氣動旋轉接頭/氣電滑環

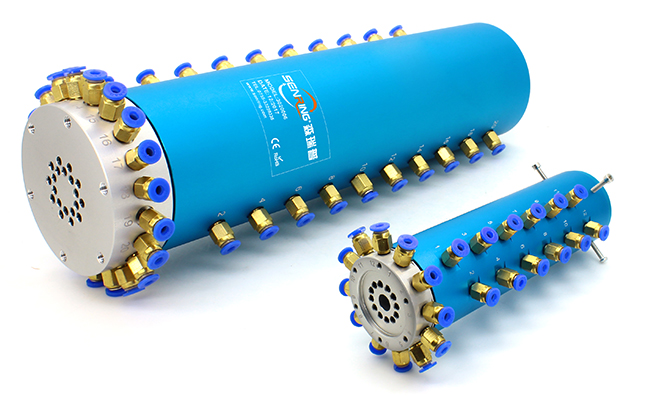

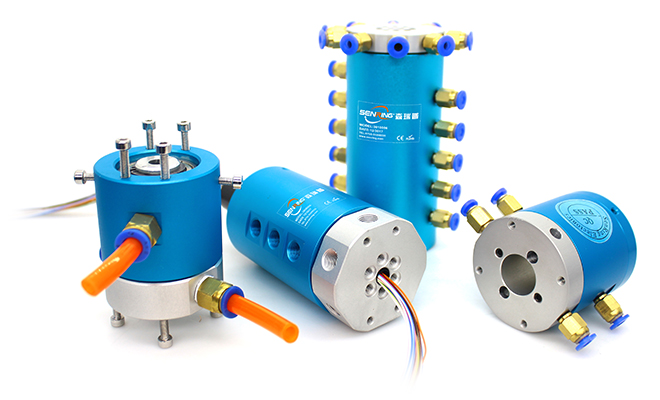

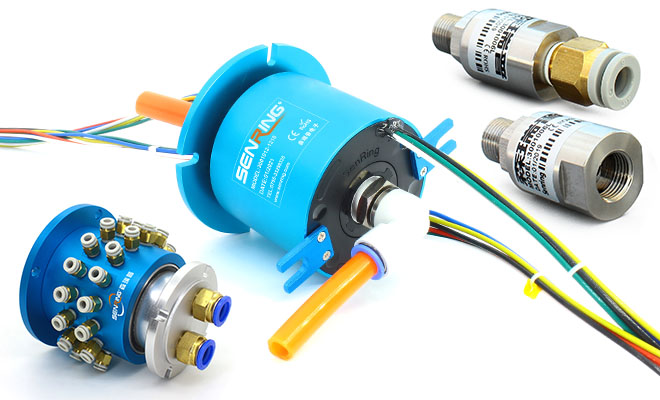

森瑞普30系列氣電旋轉接頭是一個將氣液體介質從不可旋轉的氣管輸送到動態旋轉密封裝置中的一個精密氣電滑環旋轉接頭，包括壓縮空氣、真空、氮氣、化學混合氣體、冷卻水、飲料等多種氣液體，可以組合導電和傳輸各種控制信號。30系列氣動旋轉接頭技術咨詢、氣滑環定制或者索求方案請聯系森瑞普技術人員。
- 特點
- 能通過的介質有:壓縮空氣、真空、氮氣、化學混合氣體、冷卻水、飲料等氣路或液體回路。
- 可以混合功率動力線、信號線、工業總線、控制線、電磁閥、感應線等;
- 支持1∼24路個氣液通道，可定制更多通道；
- 支持1∼200路功率電源線或信號線；
- 標準接口有G1/8"、G3/8"、G1/4"、G1/2"、M5等，支持4∼15mm多種氣管；
- 可根據客戶要求定制氣滑環和氣電滑環的接口尺寸和氣管大小。
型號列表
| 單通路氣動旋轉接頭（純氣，不含電）選型表 | |||||
| 型號 | 圖片 | 氣管數量 | 接口尺寸 | 可適應氣管 | 規格書(PDF) |
| 3001006L |  |
1進1出 | G1/8" | 4~8mm |  |
| 3001008L | G1/4" | 8~10mm | |
||
| 3001012L | G3/8" | 10~12mm | |
||
| 3001015L | G1/2" | 12~15mm | |
||
| 多通路氣電滑環（可選2~56路電）選型表 | |||||
| 型號 | 圖片 | 氣管數量 | 接口尺寸 | 可適應氣管 | 規格書(PDF) |
| 3001004 |  |
1進1出 | M5 | 4~6mm | |
| 3001008 | G1/8" | 6~8mm | |
||
| 3001012 | G3/8" | 10~12mm | |
||
| 3002004 |  |
2進2出 | M5 | 4~6mm | |
| 3002006 | G1/8" | 6~8mm | |
||
| 3002012 | G3/8" | 10~12mm | |
||
| 3004004 |  |
4進4出 | M5 | 4~6mm | |
| 3004006 | G1/8" | 6~8mm | |
||
| 3004012 | G3/8" | 10~12mm | |
||
| 3006004 |  |
6進6出 | M5 | 4~6mm | |
| 3006006 | G1/8" | 6~8mm | |
||
| 3008004 |  |
8進8出 | M5 | 4~6mm | |
| 3008006 | G1/8" | 6~8mm | |
||
| 3008012 | G3/8" | 10~12mm | |
||
| 3012004 |  |
12進12出 | M5 | 4~6mm | |
| 3012006 | G1/8" | 6~8mm | |
||
| 3012012 | G3/8" | 10~12mm | |
||
| 3016004 |  |
16進16出 | M5 | 4~6mm | |
| 3016006 | G1/8" | 6~8mm | |
||
| 3024004 |  |
24進24出 | M5 | 4~6mm | |

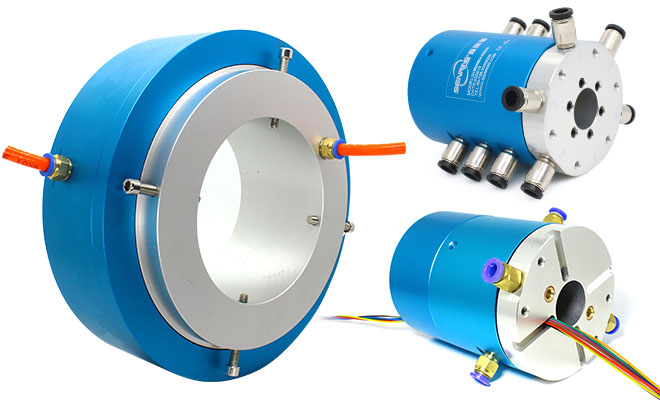

| 中空式氣電滑環（可選2~56路電）選型表 | ||||||
| 型號 | 圖片 | 孔徑大小 | 氣管數量 | 接口尺寸 | 可適應氣管 | 規格書(PDF) |
| 3402004 |  |
20mm | 2進2出 | M5 | 4~6mm | |
| 3404004 | 4進4出 | |
||||
| 3302006 |  |
30mm | 2進2出 | G1/8" | 6~8mm | |
| 3304006 | 4進4出 | |
||||
| 3502006 |  |
50mm | 2進2出 | G1/8" | 6~8mm | |
| 3504006 | 4進4出 | |
||||
| 31002006 |  |
100mm | 2進2出 | G1/8" | 6~8mm | |
| 氣滑環定制 |  |
孔徑可定制 | 氣路可定制 | 螺牙可定制 | 氣管可定制 | |
型號列表
| 1進多出氣動旋轉接頭（可選2~96路電）選型表 | |||||
| 型號 | 圖片 | 氣管數量 | 進氣管接口尺寸 | 出氣管接口尺寸 | 規格書(PDF) |
| 3801015 |  |
1進8出 | G1/2"，適用于12~15mm管 | G1/8"，適用于6~8mm管 | |
訂購型號說明
| 30 | X1 | - | X2 | - | X3A | - | X4S |
30：氣電旋轉接頭
X1：氣管數量
01:1進1出, 02:2進2出
04:4進4出, 06:6進6出
08:8進8出, 12:12進12出
16:16進16出, 24:24進24出
01:1進1出, 02:2進2出
04:4進4出, 06:6進6出
08:8進8出, 12:12進12出
16:16進16出, 24:24進24出
X2：氣管大小
004:4mm管子，接口螺紋為M5
006:6mm管子，接口螺紋G1/8"
008:8mm管子，接口螺紋G1/4"
010:10mm管子，接口螺紋G1/4"
012:12mm管子，接口螺紋G3/8"
015:15mm管子，接口螺紋G1/2"
004:4mm管子，接口螺紋為M5
006:6mm管子，接口螺紋G1/8"
008:8mm管子，接口螺紋G1/4"
010:10mm管子，接口螺紋G1/4"
012:12mm管子，接口螺紋G3/8"
015:15mm管子，接口螺紋G1/2"
X3：電流線路數
A：電流大小
舉例說明：
06：6根線，05：5A
12:12根線 10:10A
24:24根線 20:20A
36:36根線
56:56根線
A：電流大小
舉例說明：
06：6根線，05：5A
12:12根線 10:10A
24:24根線 20:20A
36:36根線
56:56根線
X4：信號線路數
舉例說明：
06代表6根線
12代表12根線
24代表24根線
36代表36根線
56代表56根線
96代表96根線
126代表126根線
S：2A以下電流
或者信號
舉例說明：
06代表6根線
12代表12根線
24代表24根線
36代表36根線
56代表56根線
96代表96根線
126代表126根線
S：2A以下電流
或者信號
舉例說明
3004006 : 4通路純氣旋轉接頭,每個氣管大小為6mm
3002006-24S : 2通路氣+24路電的氣電旋轉接頭，氣管大小為6mm,電流為每路2A或者信號
3001008-1205 : 1通路氣+12路電的氣電旋轉接頭，氣管大小為8mm,電流為每路5A
各環路導線色碼表
| 環碼 | 色碼 | 環碼 | 色碼 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 紅 | 15 | 白紅 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黃 | 17 | 白黃 |
| 6 | 綠 | 18 | 白綠 |
| 7 | 藍 | 19 | 白藍 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑紅 |
| 11 | 粉紅 | 23 | 黑褐 |
| 12 | 淺藍 | 24 | 透明 |
