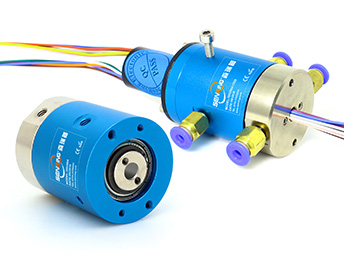

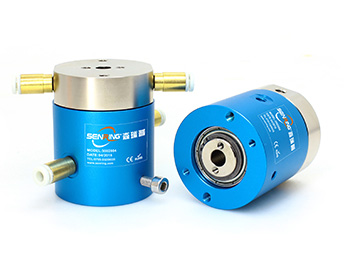

3002004系列二通路氣電滑環

2進2出氣+電旋轉接頭，M5接頭，4～6mm大小管徑

森瑞普3002系列氣電滑環是一個雙通路旋轉接頭，可360度旋轉傳輸2路壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3002系列可旋電氣滑環不僅可以傳輸氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小、多個氣通路互不干擾等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 二通路氣電滑環，中心孔4mm，外徑40mm，支持4~6mm氣管；; 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；; 標準為法蘭安裝形式，可定制空心軸安裝；; 能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

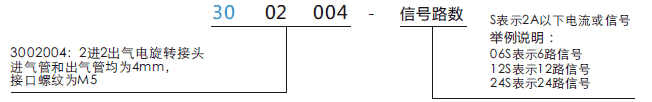

訂購型號說明

30020043002004系列二通路氣電滑環系列滑環特點

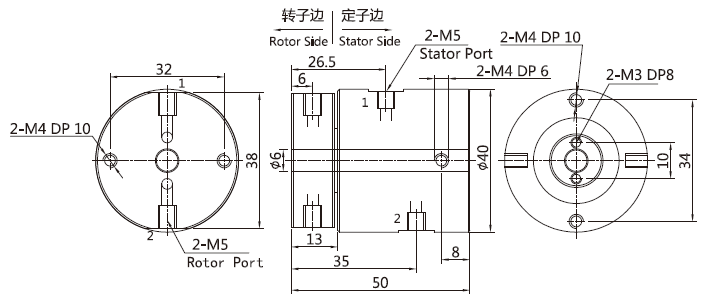

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管
3002004	2進2出	M5	4∼6mm

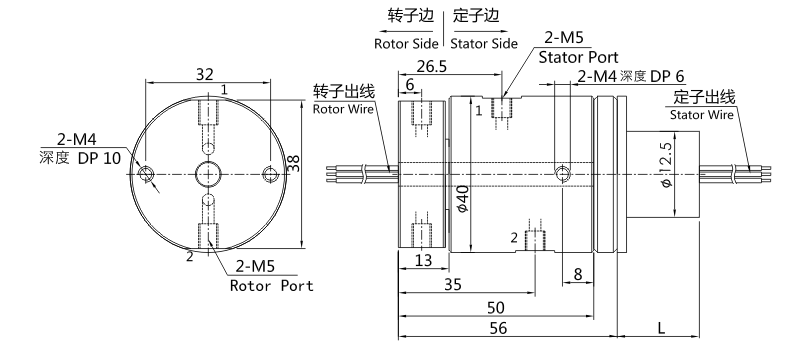

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管	信號(2A)路數	L長度
3002004-06S	2進2出	M5	4∼6mm	6	13.5
3002004-12S	2進2出	M5	4∼6mm	12	18.2
3002004-18S	2進2出	M5	4∼6mm	24	23.5

3002004系列滑環技術規格參數

氣管數量	2進2出
氣管大小	M5牙支持(4~6mm氣管)
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG26#鍍銀鐵氟龍	AWG26#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

3002004產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000	1000萬轉	3002004-C
D（工業級，默認不寫）	連續250RPM，間歇1500	2000萬轉	3002004 或者 3002004-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
