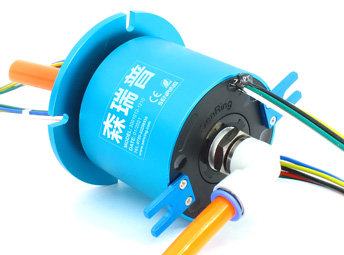

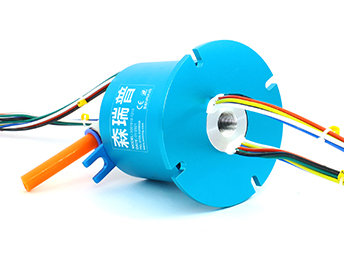

3001012系列單通路電氣一體滑環

1進1出，氣+電旋轉接頭，G3/8"接頭，10～12mm大小管徑

森瑞普3001氣動旋轉接頭是一個單通路電氣一體滑環，可360度旋轉傳輸壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3001系列單通路360度旋轉通氣接頭不僅可以傳輸氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

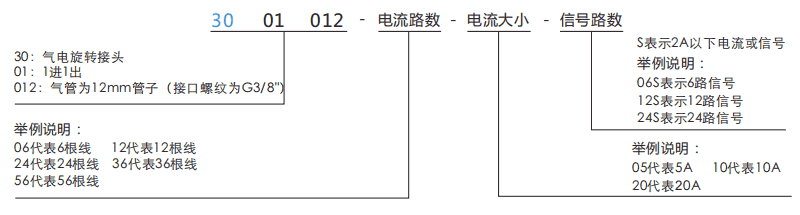

訂購型號說明

30010123001012系列單通路電氣一體滑環系列滑環特點

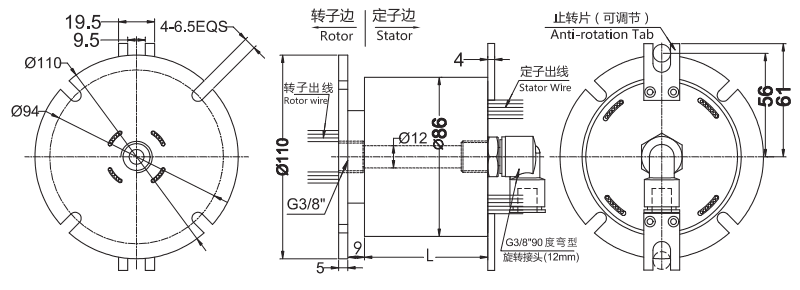

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3001012-02S	1進1出	0	2	32
3001012-0210	1進1出	2	0	32
3001012-03S	1進1出	0	3	36
3001012-0310	1進1出	3	0	36
3001012-06S	1進1出	0	6	46
3001012-0210-04S	1進1出	2	4	46
3001012-0410-02S	1進1出	4	2	46
3001012-0610	1進1出	6	0	46
3001012-12S	1進1出	0	12	68
3001012-0210-10S	1進1出	2	10	68
3001012-0310-09S	1進1出	3	9	68
3001012-0610-06S	1進1出	6	6	68
3001012-0810-04S	1進1出	8	4	68
3001012-1010-02S	1進1出	10	2	72
3001012-1210	1進1出	12	0	72
3001012-18S	1進1出	0	18	96
3001012-0210-16S	1進1出	2	16	96
3001012-0410-14S	1進1出	4	14	96
3001012-0610-12S	1進1出	6	12	96
3001012-0810-10S	1進1出	8	10	96
3001012-1010-08S	1進1出	10	8	96
3001012-1210-06S	1進1出	12	6	96
3001012-1410-04S	1進1出	14	4	96
3001012-1610-02S	1進1出	16	2	96
3001012-24S	1進1出	0	24	120
3001012-0410-20S	1進1出	4	20	120
3001012-0610-18S	1進1出	6	18	120
3001012-1210-12S	1進1出	12	12	120
3001012-1810-06S	1進1出	18	6	120
3001012-2410	1進1出	24	0	120
3001012-30S	1進1出	0	30	144
3001012-0610-24S	1進1出	6	24	144
3001012-1210-18S	1進1出	12	18	144
3001012-1810-12S	1進1出	18	12	144
3001012-2410-06S	1進1出	24	6	144
3001012-3010	1進1出	30	0	144
3001012-36S	1進1出	0	36	168
3001012-0610-30S	1進1出	6	30	168
3001012-1210-24S	1進1出	12	24	168
3001012-3610	1進1出	36	0	168
3001012-42S	1進1出	0	42	192
3001012-0610-36S	1進1出	6	36	192
3001012-1210-30S	1進1出	12	30	192
3001012-48S	1進1出	0	48	216
3001012-0610-42S	1進1出	6	42	216
3001012-1010-38S	1進1出	10	38	214
3001012-1210-36S	1進1出	12	36	216
3001012-1810-30S	1進1出	18	30	216
3001012-2410-24S	1進1出	24	24	216
3001012-60S	1進1出	0	60	264
3001012-0610-54S	1進1出	6	54	264
3001012-1010-50S	1進1出	10	50	264
3001012-72S	1進1出	0	72	312
3001012-96S	1進1出	0	96	408

3001012系列滑環技術規格參數

氣管數量	1進1出
氣管大小	G3/8"牙支持（12mm氣管）
機械技術指標
參數	數值
工作壽命	參考產品等級
最高轉速	參考產品等級
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG26#鍍銀鐵氟龍
導線長度	標準長度200mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

3001012產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3001012-0610-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	3000萬轉	3001012-0610 或者 3001012-0610-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
