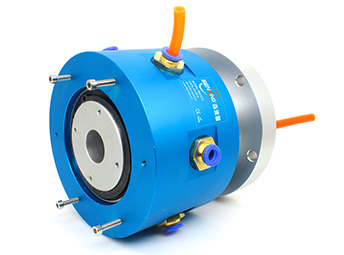

3801015(1分8旋轉氣接頭，1進8出電氣滑環)

1進8出，氣+電旋轉接頭，15mm進氣管，G1/2"接口，8mm出氣管，G1/8"接口

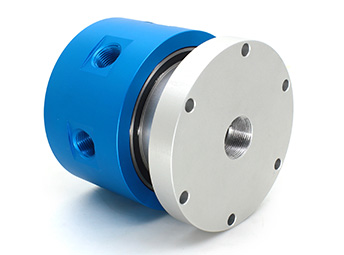

森瑞普3801015系列是一個標準的1進8出氣動旋轉接頭，1通路15mm進氣管，分成8個8mm出氣管，也叫1分8旋轉接頭。3801015可以當1進2出、1進3出、1進4出、1進6出等1進多出電氣旋轉接頭使用，也可以按要求單獨定制這些1分多的規格。支持氣體、液體混合傳輸，可選氣動一體。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 1分8：1個進氣管，8個出氣管；; 氣管支持15mm氣管，出氣管支持6~8mm氣管；; 可混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；; 標準為法蘭安裝形式，可定制空心軸安裝；; 能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

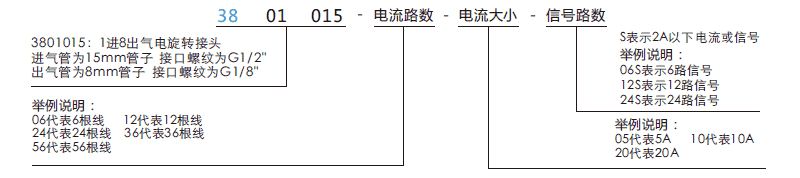

訂購型號說明

38010153801015(1分8旋轉氣接頭，1進8出電氣滑環)系列滑環特點

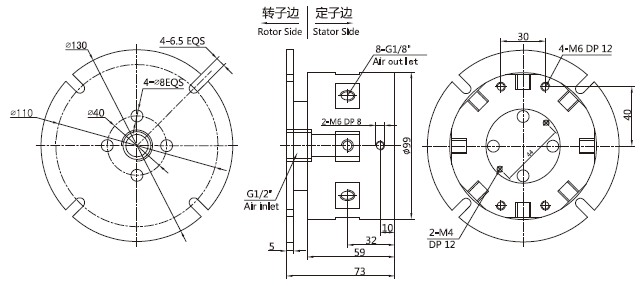

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管
3801015	1進8出	進氣G1/2",出氣G1/8"	進氣管15mm，出氣管8mm

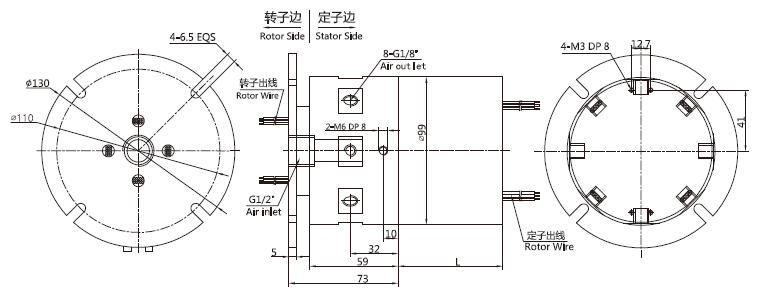

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3801015-02S	1進8出	0	2	32
3801015-0210	1進8出	2	0	32
3801015-03S	1進8出	0	3	36
3801015-0310	1進8出	3	0	36
3801015-06S	1進8出	0	6	48
3801015--0210-04S	1進8出	2	4	48
3801015-0410-02S	1進8出	4	2	48
3801015-0610	1進8出	6	0	48
3801015-12S	1進8出	0	12	72
3801015-0210-10S	1進8出	2	10	72
3801015-0310-09S	1進8出	3	9	72
3801015-0610-06S	1進8出	6	6	72
3801015--0810-04S	1進8出	8	4	72
3801015-1010-02S	1進8出	10	2	72
3801015-1210	1進8出	12	0	72
3801015-18S	1進8出	0	18	96
3801015-0210-16S	1進8出	2	16	96
3801015-0410-14S	1進8出	4	14	96
3801015-0610-12S	1進8出	6	12	96
3801015-0810-10S	1進8出	8	10	96
3801015-1010-08S	1進8出	10	8	96
3801015-1210-06S	1進8出	12	6	96
3801015-1410-04S	1進8出	14	4	96
3801015-1610-02S	1進8出	16	2	96
3801015-24S	1進8出	0	24	120
3801015-0410-20S	1進8出	4	20	120
3801015-0610-18S	1進8出	6	18	120
3801015-1210-12S	1進8出	12	12	120
3801015-1810-06S	1進8出	18	6	120
3801015-2410	1進8出	24	0	120
3801015-30S	1進8出	0	30	144
3801015-0610-24S	1進8出	6	24	144
3801015-1210-18S	1進8出	12	18	144
3801015-1810-12S	1進8出	18	12	144
3801015-2410-06S	1進8出	24	6	144
3801015-3010	1進8出	30	0	144
3801015-36S	1進8出	0	36	168
3801015-0610-30S	1進8出	6	30	168
3801015-1210-24S	1進8出	12	24	168
3801015-3610	1進8出	36	0	168
3801015-42S	1進8出	0	42	192
3801015-0610-36S	1進8出	6	36	192
3801015-1210-30S	1進8出	12	30	192
3801015-48S	1進8出	0	48	216
3801015-0610-42S	1進8出	6	42	216
3801015-1010-38S	1進8出	10	38	216
3801015-1210-36S	1進8出	12	36	216
3801015-1810-30S	1進8出	18	30	216
3801015-2410-24S	1進8出	24	24	216
3801015-60S	1進8出	0	60	264
3801015-0610-54S	1進8出	6	54	264
3801015-1010-50S	1進8出	10	50	264
3801015-72S	1進8出	0	72	312
3801015-96S	1進8出	0	96	408

3801015系列滑環技術規格參數

氣管數量	1進8出
氣管大小	進氣(15mm氣管 G1/2”接口) 出氣(8mm氣管 G1/8”接口)
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.35N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51
殼體材料	鋁合金

3801015產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3801015-0610-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	2000萬轉	3801015-0610 或者 3801015-0610-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
