3012012系列多通路氣動回轉接頭

12進12出，氣+電旋轉接頭，G3/8"接頭，10～12mm大小管徑

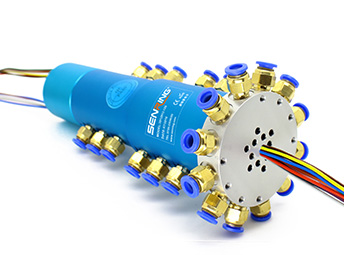

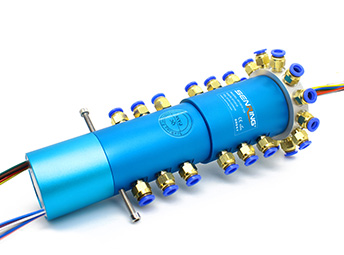

森瑞普3012系列多通路氣動回轉接頭是一個12通路的導氣旋轉接頭，可360度旋轉導氣，包括壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3012系列12通路電氣回轉接頭不僅可以導氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 12通路電氣回轉接頭，支持12路氣動液壓通路，可組合電氣一體滑環；; 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；; 標準為法蘭安裝形式，可定制空心軸安裝；; 能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

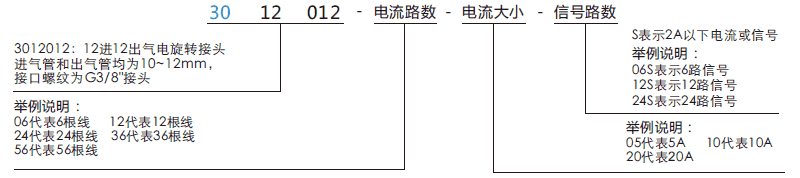

訂購型號說明

30120123012012系列多通路氣動回轉接頭系列滑環特點

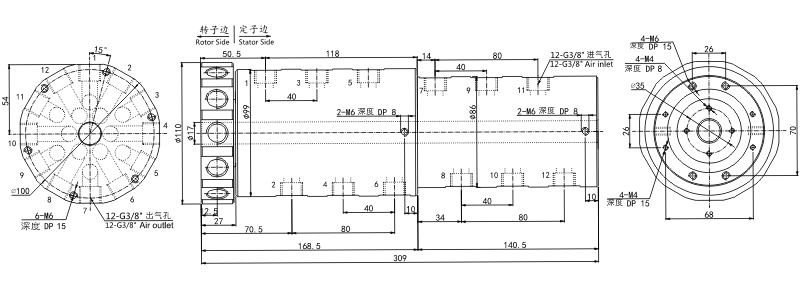

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管
3012012	12進12出	G3/8"	10∼12mm

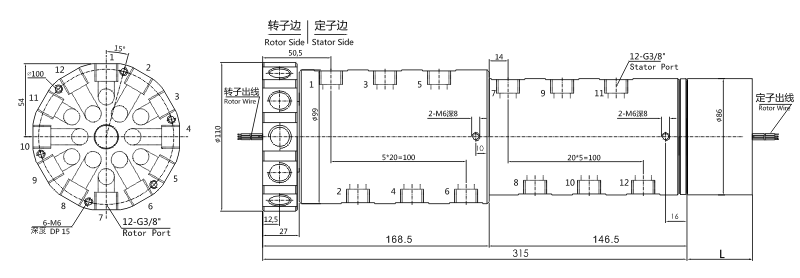

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管	信號(2A)路數	L長度
3012012-06S	12進12出	G3/8"	10∼12mm	6	14
3012012-12S	12進12出	G3/8"	10∼12mm	12	21
3012012-24S	12進12出	G3/8"	10∼12mm	24	35
3012012-36S	12進12出	G3/8"	10∼12mm	36	52.3
3012012-56S	12進12出	G3/8"	10∼12mm	56	82

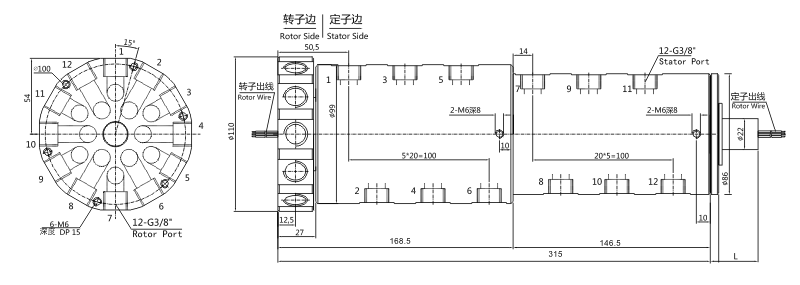

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管	電流(10A)路數	信號(5A)路數	L長度
3012012-0605	12進12出	G3/8"	10∼12mm	0	6	48
3012012-0610	12進12出	G3/8"	10∼12mm	6	0	48
3012012-1205	12進12出	G3/8"	10∼12mm	0	12	72
3012012-0610-0605	12進12出	G3/8"	10∼12mm	6	6	72
3012012-1210	12進12出	G3/8"	10∼12mm	12	0	72
3012012-0610-1205	12進12出	G3/8"	10∼12mm	6	12	96
3012012-1210-0605	12進12出	G3/8"	10∼12mm	12	6	96
3012012-1805	12進12出	G3/8"	10∼12mm	0	18	96
3012012-1810	12進12出	G3/8"	10∼12mm	18	0	96
3012012-0610-1805	12進12出	G3/8"	10∼12mm	6	18	120
3012012-2405	12進12出	G3/8"	10∼12mm	0	24	120
3012012-2410	12進12出	G3/8"	10∼12mm	24	0	120
3012012-3605	12進12出	G3/8"	10∼12mm	0	36	168
3012012-1210-2405	12進12出	G3/8"	10∼12mm	12	24	168
3012012-3610	12進12出	G3/8"	10∼12mm	36	0	168
3012012-4805	12進12出	G3/8"	10∼12mm	0	48	216
3012012-1210-3605	12進12出	G3/8"	10∼12mm	12	36	216
3012012-4810	12進12出	G3/8"	10∼12mm	48	0	216
3012012-6005	12進12出	G3/8"	10∼12mm	0	60	264
3012012-1210-4805	12進12出	G3/8"	10∼12mm	12	48	264
3012012-7205	12進12出	G3/8"	10∼12mm	0	72	312
3012012-2410-4805	12進12出	G3/8"	10∼12mm	24	48	312
3012012-8405	12進12出	G3/8"	10∼12mm	0	84	360
3012012-2410-6005	12進12出	G3/8"	10∼12mm	20	60	360
3012012-9605	12進12出	G3/8"	10∼12mm	0	96	408
3012012-10805	12進12出	G3/8"	10∼12mm	0	108	456
3012012-12005	12進12出	G3/8"	10∼12mm	0	120	504

3012012系列滑環技術規格參數

氣管數量	12進12出
氣管大小	G3/8"牙支持（10∼12mm氣管）
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<1.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

3012012產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3012012-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	2000萬轉	3012012 或者 3012012-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
