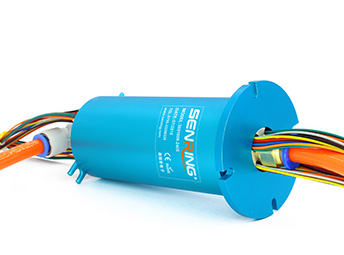

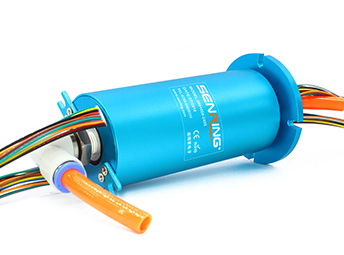

3001008系列單通路氣管旋轉接頭

1進1出，氣+電一體滑環，G1/4"接口，氣管6～10mm

森瑞普3001氣動旋轉接頭是一個單通路旋轉接頭，可360度旋轉傳輸壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3001系列氣動旋轉接頭也包括電氣旋轉接頭系列，不僅可以傳輸氣體，還可以混合傳輸2A~800A各種電流。3001008系列旋轉管接頭具有體積小、重量輕、扭矩小等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

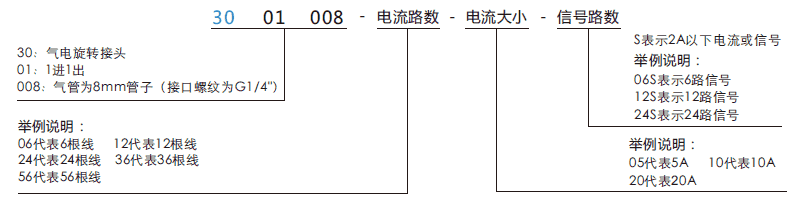

訂購型號說明

30010083001008系列單通路氣管旋轉接頭系列滑環特點

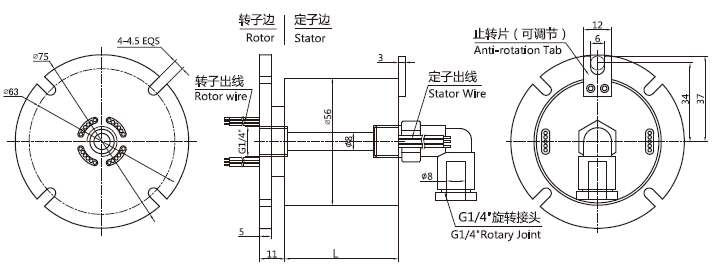

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3001008-02S	1進1出	0	2	34
3001008-0210	1進1出	2	0	34
3001008-03S	1進1出	0	3	34
3001008-0310	1進1出	3	0	34
3001008-06	1進1出	0	6	34
3001008-0210-04S	1進1出	2	4	34
3001008-0410-02S	1進1出	4	2	34
3001008-0610	1進1出	6	0	34
3001008-12S	1進1出	0	12	52
3001008-0210-10S	1進1出	2	10	52
3001008-0310-09S	1進1出	3	9	52
3001008-0410-08S	1進1出	4	8	52
3001008-0610-06S	1進1出	6	6	52
3001008-0810-04S	1進1出	8	4	52
3001008-1010-02S	1進1出	10	2	52
3001008-1210	1進1出	12	0	52

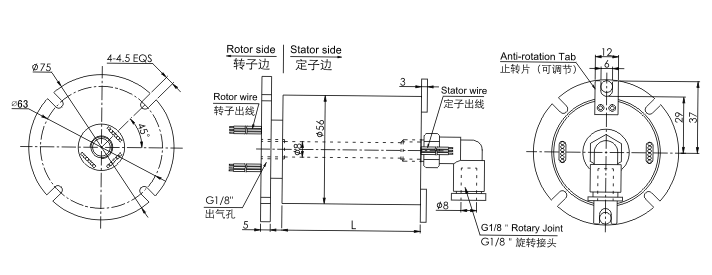

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3001008-1210-06S	1進1出	12	6	71.5
3001008-1410-04S	1進1出	14	4	71.5
3001008-1610-02S	1進1出	16	2	71.5
3001008-18S	1進1出	0	18	71.5
3001008-0210-16S	1進1出	2	16	71.5
3001008-0410-14S	1進1出	4	14	71.5
3001008-0610-12S	1進1出	6	12	71.5
3001008-0810-10S	1進1出	8	10	71.5
3001008-1010-08S	1進1出	10	8	71.5
3001008-24S	1進1出	0	24	88.5
3001008-0410-20S	1進1出	4	20	88.5
3001008-0610-18S	1進1出	6	18	88.5
3001008-1210-12S	1進1出	12	12	88.5
3001008-1810-06S	1進1出	18	6	88.5
3001008-2410	1進1出	24	0	88.5
3001008-30S	1進1出	0	30	105
3001008-0210-28S	1進1出	2	28	105
3001008-0410-26S	1進1出	4	26	105
3001008-0610-24S	1進1出	6	24	105
3001008-1210-18S	1進1出	12	18	105
3001008-36S	1進1出	0	36	122
3001008-0410-32S	1進1出	4	32	122
3001008-0610-30S	1進1出	6	30	122
3001008-42S	1進1出	0	42	139
3001008-0410-38S	1進1出	4	38	139
3001008-48S	1進1出	0	48	156
3001008-56S	1進1出	0	56	178
3001008-72S	1進1出	0	72	223

3001008系列滑環技術規格參數

氣管數量	1進1出
氣管大小	G1/4"牙支持（8mm氣管）
機械技術指標
參數	數值
工作壽命	參考產品等級
最高轉速	參考產品等級
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG26#鍍銀鐵氟龍
導線長度	標準長度200mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

3001008產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3001008-0610-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	3000萬轉	3001008-0610 或者 3001008-0610-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
