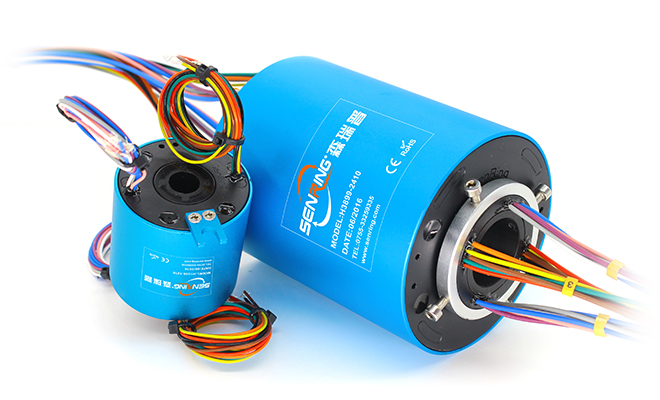

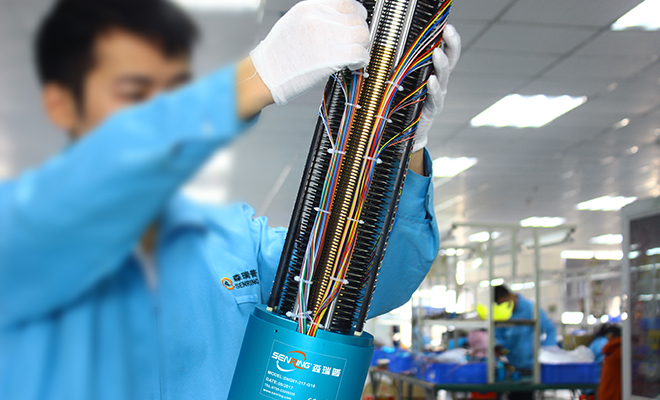

H系列過孔式滑環（空心軸導電滑環）

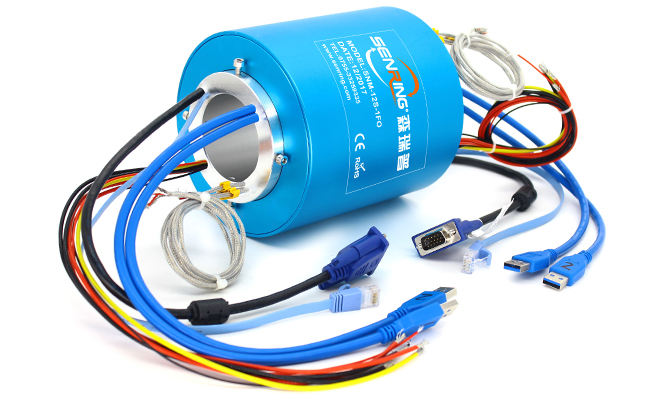

360度旋轉過孔導電滑環也叫空心軸滑環和中空導電環，是中心帶孔的一款360度旋轉導電裝置。比如某些設備需要360°旋轉的過程中導電或傳輸信號，如果這個設備帶有液壓或氣壓傳動軸，那么森瑞普H系列過孔導電滑環就可以很方便的在這些設備的傳動軸上安裝固定，并穩定傳輸電流或各種控制信號。

特點: 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；; 過孔直徑從5mm到300mm可選；; 電流從2A到1000A，電壓從0~300VAC/VDC，可定制單路1000A；; 線路數(環數)從單路到300路，全面滿足您的不同傳動方案；; 外殼采用金屬材料，更好的保護作用；; 一體化結構設計，安裝方便。

型號列表

微型尺寸（孔徑 3 ∼ 8mm）

型號	孔徑 (mm)	外徑	線路數	PDF
H0316	3	16	2~8
H0522	5	22	2~12
H0724	7	24.8	2~12
H0729	7	29	2~12
H0835	8	35	2~12

小型尺寸（孔徑12.7 ∼ 20mm）

型號	孔徑 (mm)	外徑	線路數	PDF
H1235	12	35	2~12
H1242	12.7	42	2~12
H1256	12.7	56	2~48
H1256F	12.7	56	2~48
H1286	12.7	86	2~96
H1532	15	32.8	2~24
H2042	20	42	2~12
H2056	20	56	2~12
H2056F	20	56	2~12
H2069	20	69	2~48

中型尺寸（孔徑25.4 ∼ 90mm）

型號	孔徑 (mm)	外徑	線路數	PDF
H2578	25.4	78	2~72
H2586	25.4	86	2~72
H2586F	25.4	86	2~72
H25119	25.4	119	2~144
H3099	30	99	2~72
H3899	38.1	99	2~72
H3899F	38.1	99	2~72
H38119	38.1	119	2~108
H4086	40	86	2~48
H50119	50	119	2~108
H50119F	50	119	2~108
H50130	50	130	2~144
H60119	60	119	2~72
H60130	60	130	2~108
H70140	70	140	2~108
H70158	70	158	2~108
H80158	80	158	2~108
H90185	90	185	2~108

較大尺寸（孔徑100 ∼ 300mm）

型號	孔徑 (mm)	外徑	線路數	PDF
H100185	100	185	2~108
H120215	120	215	2~108
H150248	150	245	2~108
H180298	180	298	2~108
H200320	200	320	2~108
H250396	250	396	2~108
H300430	300	430	2~108

訂購型號說明

內徑外徑

電流路數

信號路數

產品等級

內徑: ID ;外徑: OD ;

舉例說明: H0317: ID :3mm,OD:17mm
H3899F: ID 38.1mm,OD 99mm，轉子法蘭安裝
H0522: ID 5mm,OD 22mm
H38119: ID 38.1mm,OD 119mm
H0724: ID 7mm,OD 24.8mm
H4086: ID 40mm,OD 86mm

H0729: ID 7mm,OD 29mm
H50119: ID 50mm,OD 119mm
H0835: ID 8mm,OD 35mm
H50119F: ID 50mm OD 119mm，轉子法蘭安裝
H1235: ID 12mm,OD 35mm
H60119: ID 60mm,OD 119mm
H1242: ID 12.7mm,OD 42mm
H50130: ID 50mm,OD 130mm
H1532: ID 15mm,OD 32.8mm
H60130: ID 60mm,OD 130mm
H2042: ID 20mm OD 42mm
H70140: ID 70mm,OD 140mm
H1256: ID 12.7mm,OD 56mm
H70158: ID 70mm,OD 158mm
H1256F: ID 12.7mm,OD 56mm，轉子法蘭安裝
H80158: ID 80mm,OD 158mm
H1286: ID 12.8mm,OD 86mm
H90185: ID 90mm,OD 185mm
H2056: ID 20mm,OD 56mm
H100185: ID 100mm,OD 185mm
H2056F: ID 20mm,OD 56mm，轉子法蘭安裝
H120215: ID 120mm,OD 215mm
H2069: ID 20mm,OD 69mm
H150248: ID 150mm,OD 248mm
H2578: ID 25.4mm,OD 78mm
H180298: ID 180mm,OD 298mm
H2586: ID 25.4mm,OD 86mm
H200320: ID 200mm,OD 320mm
H2586F: ID 25.4mm OD 86mm，轉子法蘭安裝
H250396: ID 250mm,OD 398mm
H3099: ID 30mm,OD 99mm
H300430: ID 300mm,OD 476mm
H3899: ID 38.1mm,OD 99mm

舉例說明
0610:表示6路，每路可通過0~10A電流
1215:表示12路，每路可通過0~15A電流

產品等級
C：通用型，默認為通用級
D：工業級
H：最高級

H: 過孔導電滑環系列

F: 表示轉子法蘭安裝
(F為可選項，若不寫則表示無法蘭)

舉例說明：
06S:06代表6路，S代表信號線
12S:12代表12路，S代表信號線

舉例說明

以“H3899-12S”為例，H表示過孔滑環，3899表示孔徑38.1mm外徑99mm，12S表示12路信號；

以“H50119-0610-06S”為例，H表示過孔滑環，50119表示孔徑50mm外徑119mm，0610表示電流通路為6路10A，06S表示6路信號；

以“H2586F-0610-D”為例，H表示過孔滑環，2586F表示孔徑25.4mm外徑86mm，轉子法蘭安裝，0610表示電流通路為6路10A，D表示工業級。

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明
