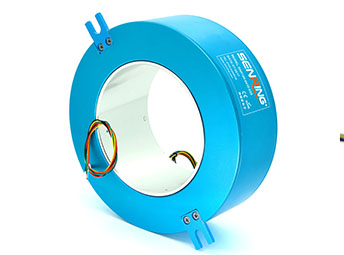

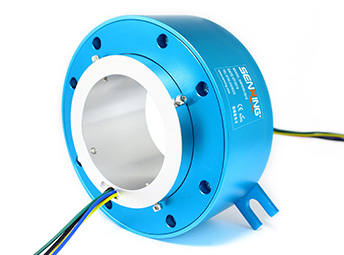

H150248系列大孔徑過孔式滑環

孔徑：150mm ，外徑：248mm

森瑞普H150248系列過孔導電滑環，過孔直徑150mm，外徑為248mm，適用任何旋轉軸≤150mm的旋轉裝置，如摩擦行業機械設備、試驗設備、橡膠軟管生產設備、畜牧機械、鋰電涂布機、自動包裝機、自動裝盒機、自動灌封機、自動后踵按摩機等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持每路信號(2A)、電流（10A，可選做倍率*10A，如20A/每路）；; 最高轉速：(通用級150RPM、工業級600、高端級12000，可定制，如H150248-0405GS）；; 標準型號支持2~36路（每路10A）電流或2~72信號(每路2A)信號，可定制更多通路數；; 接觸材料采用貴金屬+超硬鍍金處理；; 電阻波動小，接觸電阻小，保證優良的傳輸性能；; 鋁合金外殼，一體化結構設計，安裝方便；; 應用領域：磨床、擠奶轉盤、涂布機、裝盒機、灌封機等各種領域。

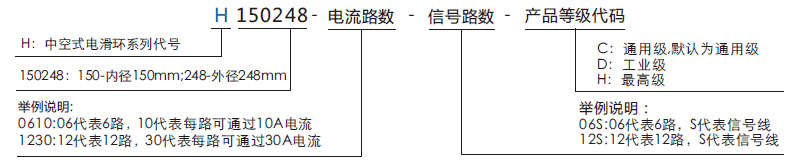

訂購型號說明

h150248H150248系列大孔徑過孔式滑環系列滑環特點

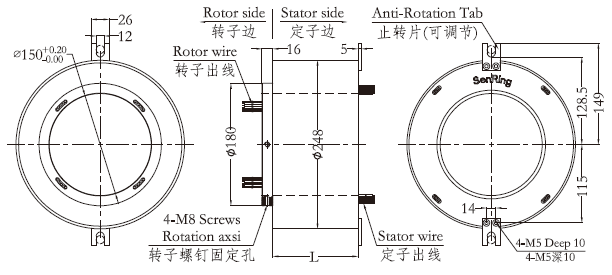

外形圖紙

標準型號列表

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
型號	10A	信號或0-5A	長度L（mm）	型號	10A	信號或0-5A	長度L（mm）
H150248-02S	0	2	66	H150248-36S	0	36	236
H150248-0210	2	0	66	H150248--0610-30S	6	30	236
H150248-03S	0	3	71	H150248-1210-24S	12	24	236
H150248-0310	3	0	71	H150248-3610	36	0	236
H150248-06S	0	6	86	H150248-42S	0	42	266
H150248-0210-04S	2	4	86	H150248-0610-36S	6	36	266
H150248-0410-02S	4	2	86	H150248-1210-30S	12	30	266
H150248-0610	6	0	86	H150248-4210	42	0	266
H150248-12S	0	12	116	H150248-48S	0	48	296
H150248-0210-10S	2	10	116	H150248-0610-42S	6	42	296
H150248-0310-09S	3	9	116	H150248-1210-36S	12	36	296
H150248-0610-06S	6	6	116	H150248-1810-30S	18	30	296
H150248-0810-04S	8	4	116	H150248-P2410-24S	24	24	296
H150248-1010-02S	10	2	116	H150248-4810	48	0	296
H150248-1210	12	0	116	H150248-60S	0	60	356
H150248-18S	0	18	146	H150248-0610-54S	6	54	356
H150248-0210-16S	2	16	146	H150248-0910-51S	9	51	356
H150248-0410-14S	4	14	146	H150248-1210-48S	12	48	356
H150248-0610-12S	6	12	146	H150248-2410-36S	24	36	356
H150248-0810-10S	8	10	146	H150248-72S	0	72	416
H150248-1010-08S	10	8	146	H150248-1210-60S	12	60	416
H150248-1210-06S	12	6	146	H150248-2410-48S	24	48	416
H150248-1410-04S	14	4	146	H150248-3610-36S	36	36	416
H150248-1610-02S	16	2	146	H150248-84S	0	84	476
H150248-24S	0	24	176	H150248-1210-72S	12	72	476
H150248-0410-20S	4	20	176	H150248-2410-60S	24	60	476
H150248-0610-18S	6	18	176	H150248-3610-48S	36	48	476
H150248-1210-12S	12	12	176	H150248-96S	0	96	536
H150248-1810-06S	18	6	176	H150248-1210-84S	12	84	536
H150248-2410	24	0	176	H150248-2410-72S	24	72	536
H150248-30S	0	30	206	H150248-3610-60S	36	60	536
H150248-0610-24S	6	24	206	H150248-4210-54S	42	54	536
H150248-1210-18S	12	18	206	H150248-108S	0	108	596
H150248-1810-12S	18	12	206	H150248-1210-96S	12	96	596
H150248-2410-06S	24	6	206	H150248-2410-84S	24	84	596
H150248-3010	30	0	206	H150248-3610-72S	36	72	596

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

h150248系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h150248產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
