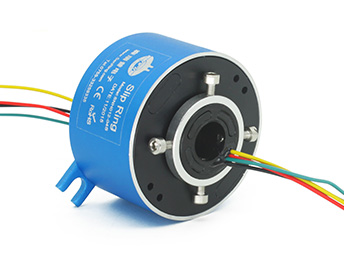

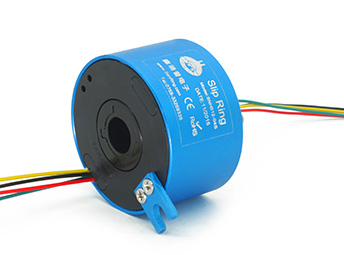

H1242系列微型過孔滑環
孔徑：12.7mm ，外徑：42mm
H1242系列是一款微型孔徑過孔導電滑環，孔徑12.7mm(適用任何孔徑≤12.7mm的旋轉裝置)，外徑為 42mm?？梢苑€(wěn)定傳輸2到8通路0~2A電流或信號，可用于任意需要360°旋轉導電或傳輸各種信號的裝置。
- 產品特點
- 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；
- 可穩定傳輸0~2A電流/信號；
- 通路數從2~12路多種標準規格，可要求定制其它規格；
- 可混合傳輸視頻、數據等信號；
- 支持信號、功率混合傳輸；
- 一體化結構設計，安裝方便。

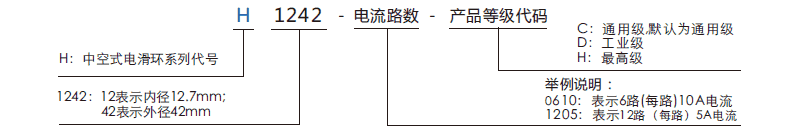

訂購型號說明

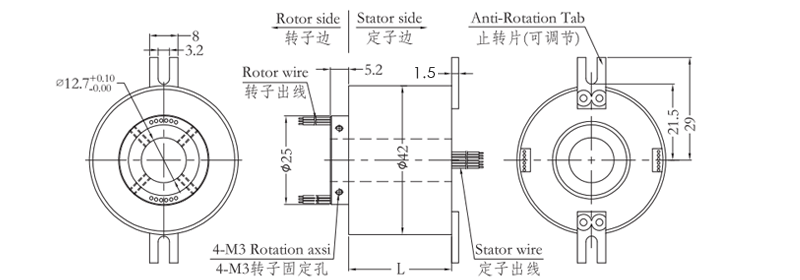

外形圖紙
標準型號列表
| 型號 | 線路數（信號或0-2A） | 長度L(mm) |
| H1242-02S | 2 | 25.5 |
| H1242-03S | 3 | 25.5 |
| H1242-04S | 4 | 25.5 |
| H1242-06S | 6 | 25.5 |
| H1242-08S | 8 | 37.5 |
| H1242-10S | 10 | 37.5 |
| H1242-12S | 12 | 37.5 |
h1242系列滑環技術規格參數
| 機械技術指標 | |
| 工作壽命 | 參考產品等級選型表 |
| 額定轉速 | 參考產品等級選型表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 功率 | 信號 |
| 額定電壓 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線規格 | AWG26#鍍銀鐵氟龍 | AWG26#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm （可根據要求調整） |
|
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
h1242產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| D（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| H（高端級） | 1000RPM | 1.5億轉 | 金合金 |
