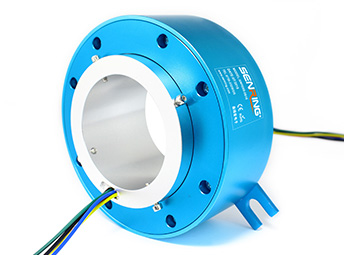

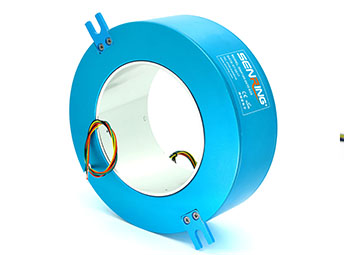

H250396系列（過孔式、空心軸）滑環

孔徑：250mm ，外徑：396mm

森瑞普H250396系列過孔導電滑環，過孔直徑250mm(適用任何孔徑≤250mm的旋轉裝置)，外徑為 396mm。H250396系列是一個整體式結構的精密導電滑環，可以穩定傳輸10A電流（倍率*10A）或2A信號，可用于電線電纜機械設備（如電纜卷筒）、海洋工程裝備（如H250396-06SFS）等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 轉速范圍：0~1200轉（多種規格可選）；; 標準型號支持2~48路（每路10A）電流或2~108路信號(每路2A)信號，可定制更多通路數；; 接觸材料采用貴金屬+超硬鍍金處理，電阻波動小，接觸電阻小，保證優良的傳輸性能；; 支持信號、功率混合傳輸；; 一體化結構設計，安裝方便；; 應用領域：電線電纜機械設備、電纜卷筒、海洋工程設備等各種領域。

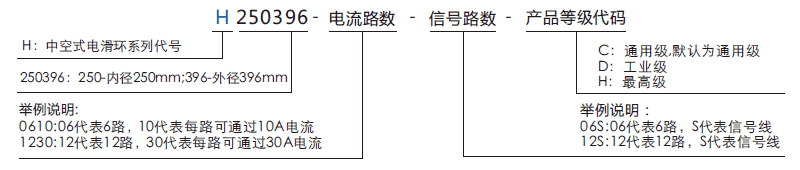

訂購型號說明

h250396H250396系列（過孔式、空心軸）滑環系列滑環特點

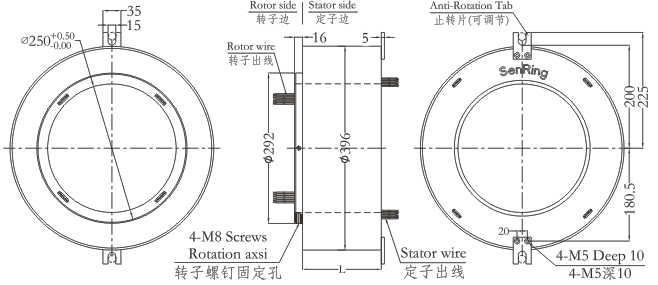

外形圖紙

標準型號列表

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
型號	10A	信號或0-5A	長度L（mm）	型號	10A	信號或0-5A	長度L（mm）
H250396-02S	0	2	88	H250396-36S	0	36	258
H250396-0210	2	0	88	H250396--0610-30S	6	30	258
H250396-03S	0	3	93	H250396-1210-24S	12	24	258
H250396-0310	3	0	93	H250396-3610	36	0	258
H250396-06S	0	6	108	H250396-42S	0	42	288
H250396-0210-04S	2	4	108	H250396-0610-36S	6	36	288
H250396-0410-02S	4	2	108	H250396-1210-30S	12	30	288
H250396-0610	6	0	108	H250396-4210	42	0	288
H250396-12S	0	12	138	H250396-48S	0	48	318
H250396-0210-10S	2	10	138	H250396-0610-42S	6	42	318
H250396-0310-09S	3	9	138	H250396-1210-36S	12	36	318
H250396-0610-06S	6	6	138	H250396-1810-30S	18	30	318
H250396-0810-04S	8	4	138	H250396-P2410-24S	24	24	318
H250396-1010-02S	10	2	138	H250396-4810	48	0	318
H250396-1210	12	0	138	H250396-60S	0	60	378
H250396-18S	0	18	168	H250396-0610-54S	6	54	378
H250396-0210-16S	2	16	168	H250396-0910-51S	9	51	378
H250396-0410-14S	4	14	168	H250396-1210-48S	12	48	378
H250396-0610-12S	6	12	168	H250396-2410-36S	24	36	378
H250396-0810-10S	8	10	168	H250396-72S	0	72	438
H250396-1010-08S	10	8	168	H250396-1210-60S	12	60	438
H250396-1210-06S	12	6	168	H250396-2410-48S	24	48	438
H250396-1410-04S	14	4	168	H250396-3610-36S	36	36	438
H250396-1610-02S	16	2	168	H250396-84S	0	84	498
H250396-24S	0	24	198	H250396-1210-72S	12	72	498
H250396-0410-20S	4	20	198	H250396-2410-60S	24	60	498
H250396-0610-18S	6	18	198	H250396-3610-48S	36	48	498
H250396-1210-12S	12	12	198	H250396-96S	0	96	558
H250396-1810-06S	18	6	198	H250396-1210-84S	12	84	558
H250396-2410	24	0	198	H250396-2410-72S	24	72	558
H250396-30S	0	30	228	H250396-3610-60S	36	60	558
H250396-0610-24S	6	24	228	H250396-4210-54S	42	54	558
H250396-1210-18S	12	18	228	H250396-108S	0	108	618
H250396-1810-12S	18	12	228	H250396-1210-96S	12	96	618
H250396-2410-06S	24	6	228	H250396-2410-84S	24	84	618
H250396-3010	30	0	228	H250396-3610-72S	36	72	618

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

h250396系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h250396產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
