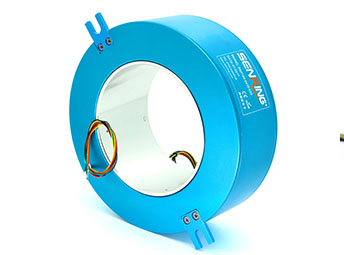

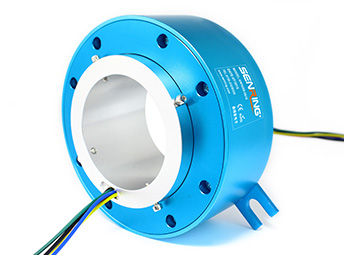

H120215系列大孔徑過孔導電滑環

孔徑：120mm ，外徑：215mm

森瑞普H120215系列過孔導電滑環，過孔直徑120mm(適用任何孔徑≤120mm的旋轉裝置)，外徑為215mm，是一個整體式結構的精密導電滑環。H120215系列滑環可以穩定傳輸10A電流（倍率*10A）或2A信號，可用于熱熔膠噴膠機（熱熔膠噴涂復合設備，如H120215-06S-1L可以過6路信號和1路氣）、熱量表遠傳控制系統、自動化控制系統（如H120215-06S）、自動焊接機器人（如自卸車自動焊接機器人、罐車附件焊接機器人等）、自動切割機器人（如H120215-1210）、糧油加工設備（如H12

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；; 可穩定傳輸1~48路電流/信號，多種標準規格，可要求定制；; 支持信號、功率混合傳輸，可混合傳輸視頻、數據等信號；; 鋁合金外殼，一體化結構設計，安裝方便；; 應用領域：熱熔膠噴膠機、焊接機器人、切割機器人、制動器等各種領域。

訂購型號說明

h120215H120215系列大孔徑過孔導電滑環系列滑環特點

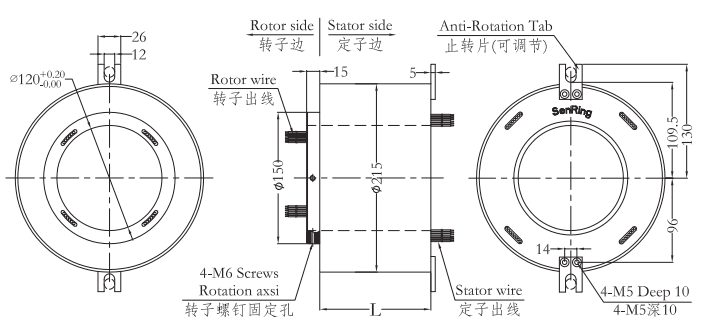

外形圖紙

標準型號列表

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
型號	10A	信號或0-5A	長度L（mm）	型號	10A	信號或0-5A	長度L（mm）
H120215-02S	0	2	56	H120215-36S	0	36	192
H120215-0210	2	0	56	H120215--0610-30S	6	30	192
H120215-03S	0	3	60	H120215-1210-24S	12	24	192
H120215-0310	3	0	60	H120215-3610	36	0	192
H120215-06S	0	6	72	H120215-42S	0	42	216
H120215-0210-04S	2	4	72	H120215-0610-36S	6	36	216
H120215-0410-02S	4	2	72	H120215-1210-30S	12	30	216
H120215-0610	6	0	72	H120215-4210	42	0	216
H120215-12S	0	12	96	H120215-48S	0	48	240
H120215-0210-10S	2	10	96	H120215-0610-42S	6	42	240
H120215-0310-09S	3	9	96	H120215-1210-36S	12	36	240
H120215-0610-06S	6	6	96	H120215-1810-30S	18	30	240
H120215-0810-04S	8	4	96	H120215-P2410-24S	24	24	240
H120215-1010-02S	10	2	96	H120215-4810	48	0	240
H120215-1210	12	0	96	H120215-60S	0	60	288
H120215-18S	0	18	120	H120215-0610-54S	6	54	288
H120215-0210-16S	2	16	120	H120215-0910-51S	9	51	288
H120215-0410-14S	4	14	120	H120215-1210-48S	12	48	288
H120215-0610-12S	6	12	120	H120215-2410-36S	24	36	288
H120215-0810-10S	8	10	120	H120215-72S	0	72	336
H120215-1010-08S	10	8	120	H120215-1210-60S	12	60	336
H120215-1210-06S	12	6	120	H120215-2410-48S	24	48	336
H120215-1410-04S	14	4	120	H120215-3610-36S	36	36	336
H120215-1610-02S	16	2	120	H120215-84S	0	84	384
H120215-24S	0	24	144	H120215-1210-72S	12	72	384
H120215-0410-20S	4	20	144	H120215-2410-60S	24	60	384
H120215-0610-18S	6	18	144	H120215-3610-48S	36	48	384
H120215-1210-12S	12	12	144	H120215-96S	0	96	434
H120215-1810-06S	18	6	144	H120215-1210-84S	12	84	434
H120215-2410	24	0	144	H120215-2410-72S	24	72	434
H120215-30S	0	30	168	H120215-3610-60S	36	60	434
H120215-0610-24S	6	24	168	H120215-4210-54S	42	54	434
H120215-1210-18S	12	18	168	H120215-108S	0	108	480
H120215-1810-12S	18	12	168	H120215-1210-96S	12	96	480
H120215-2410-06S	24	6	168	H120215-2410-84S	24	84	480
H120215-3010	30	0	168	H120215-3610-72S	36	72	480

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

h120215系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h120215產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
