產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可穩定傳輸1~48路電流/信號；

多種標準規格，可要求定制；

可混合傳輸視頻、數據等信號；

支持信號、功率混合傳輸；

一體化結構設計，安裝方便。

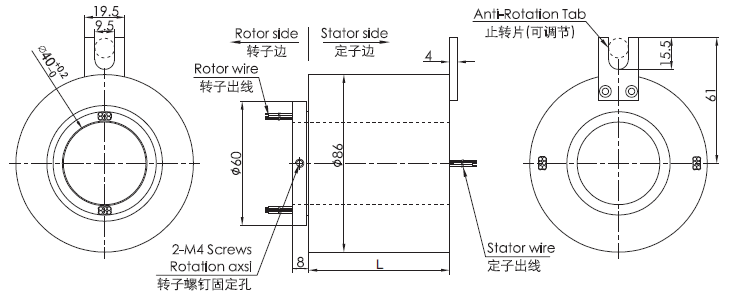

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
	10A	信號或0-5A			10A	信號或0-5A
H4086-02S	0	2	46	H4086-1010-08S	10	8	90.2
H4086-0210	2	0	46	H4086-1210-06S	12	6	90.2
H4086-03S	0	3	46	H4086-1410-04S	14	4	90.2
H4086-0310	3	0	46	H4086-1610-02S	16	2	90.2
H4086-06S	0	6	46	H4086-24S	0	24	112.4
H4086-0210-04S	2	4	46	H4086-0410-20S	4	20	112.4
H4086-0410-02S	4	2	46	H4086-0610-18S	6	18	112.4
H4086-0610	6	0	46	H4086-1210-12S	12	12	112.4
H4086-12S	0	12	68	H4086-1810-06S	18	6	112.4
H4086-0210-10S	2	10	68	H4086-2410	24	0	112.4
H4086-0310-09S	3	9	68	H4086-30S	0	30	134.6
H4086-0610-06S	6	6	68	H4086-0210-28S	2	28	134.6
H4086-0810-04S	8	4	68	H4086-0410-26S	4	26	134.6
H4086-1010-02S	10	2	68	H4086-0610-24S	6	24	134.6
H4086-1210	12	0	68	H4086-36S	0	36	156.8
H4086-18S	0	18	90.2	H4086-0410-32S	4	32	156.8
H4086-0210-16S	2	16	90.2	H4086-0610-30S	6	30	156.8
H4086-0410-14S	4	14	90.2	H4086-42S	0	42	179
H4086-0610-12S	6	12	90.2	H4086-0410-38S	4	38	179
H4086-0810-10S	8	10	90.2	H4086-48S	0	48	201.2

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

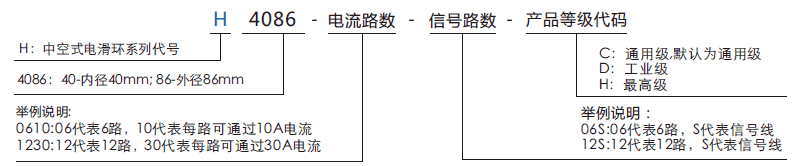

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
