H0724系列微型過孔滑環
孔徑：7mm ，外徑：24mm

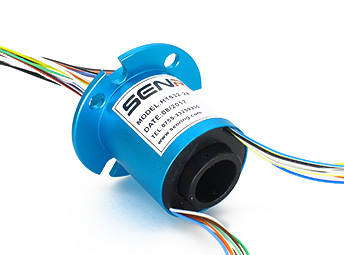

H0724系列是一款微型孔徑過孔導電滑環，孔徑7mm(適用任何孔徑≤7mm的旋轉裝置)，外徑為 24mm?？蛇x2線、3線、4線、6線、8線、10線、12線0~2A規格，可以穩定傳輸0~2A信號，可用于任意旋轉軸小于等于7mm且需要360°旋轉導電或傳輸各種信號的裝置。歡迎索取3D結構模型，或者外形圖紙。
- 產品特點
- 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；
- 可穩定傳輸0~2A電流/信號；
- 內徑7mm，外徑24mm；
- 通路數：2~12路；
- 一體化結構設計，安裝方便。

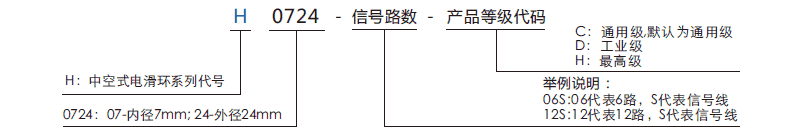

訂購型號說明

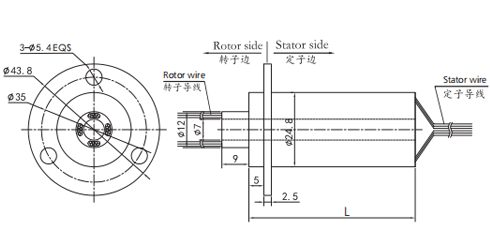

外形圖紙
標準型號列表
| 型號 | 線路數（信號或0-2A） | 長度L(mm) |
| H0724-02S | 2線 | 27mm |
| H0724-03S | 3線 | 27mm |
| H0724-04S | 4線 | 27mm |
| H0724-06S | 6線 | 27mm |
| H0724-08S | 8線 | 27mm |
| H0724-10S | 10線 | 27mm |
| H0724-12S | 12線 | 27mm |
h0724系列滑環技術規格參數
| 機械技術指標 | |
| 工作壽命 | 參考產品等級選型表 |
| 額定轉速 | 參考產品等級選型表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 功率 | 信號 |
| 額定電壓 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線規格 | AWG28#鍍銀鐵氟龍 | AWG28#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm （可根據要求調整） |
|
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
h0724產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| D（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| H（高端級） | 1000RPM | 1.5億轉 | 金合金 |
