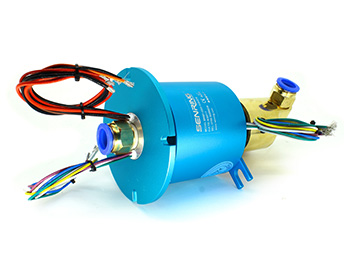

3001015系列單通路電氣一體滑環

1進1出，氣+電旋轉接頭，G1/2"接頭，10～15mm大小管徑

森瑞普3001氣動旋轉接頭是一個單通路電氣一體滑環，可360度旋轉傳輸壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3001系列單通路360度旋轉通氣接頭不僅可以傳輸氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 單通路電氣一體滑環，外徑86mm，G1/2螺紋，支持10~15mm氣管；; 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；; 標準為法蘭安裝形式，可定制空心軸安裝；; 能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

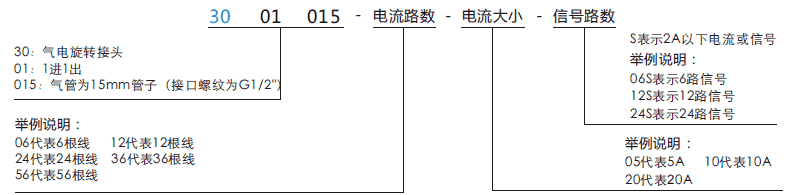

訂購型號說明

30010153001015系列單通路電氣一體滑環系列滑環特點

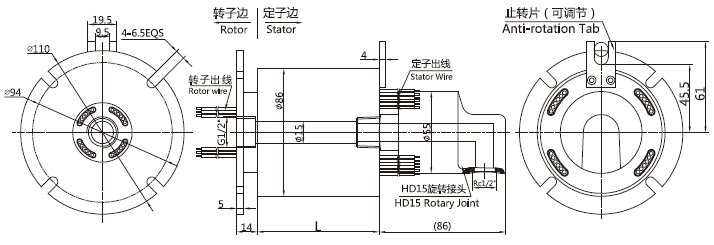

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3001015-02S	1進1出	0	2	32
3001015-0210	1進1出	2	0	32
3001015-03S	1進1出	0	3	36
3001015-0310	1進1出	3	0	36
3001015-06S	1進1出	0	6	48
3001015-0210-04S	1進1出	2	4	48
3001015-0410-02S	1進1出	4	2	48
3001015-0610	1進1出	6	0	48
3001015-12S	1進1出	0	12	72
3001015-0210-10S	1進1出	2	10	72
3001015-0310-09S	1進1出	3	9	72
3001015-0610-06S	1進1出	6	6	72
3001015-0810-04S	1進1出	8	4	72
3001015-1010-02S	1進1出	10	2	72
3001015-1210	1進1出	12	0	72
3001015-18S	1進1出	0	18	96
3001015-0210-16S	1進1出	2	16	96
3001015-0410-14S	1進1出	4	14	96
3001015-0610-12S	1進1出	6	12	96
3001015-0810-10S	1進1出	8	10	96
3001015-1010-08S	1進1出	10	8	96
3001015-1210-06S	1進1出	12	6	96
3001015-1410-04S	1進1出	14	4	96
3001015-1610-02S	1進1出	16	2	96
3001015-24S	1進1出	0	24	120
3001015-0410-20S	1進1出	4	20	120
3001015-0610-18S	1進1出	6	18	120
3001015-1210-12S	1進1出	12	12	120
3001015-1810-06S	1進1出	18	6	120
3001015-2410	1進1出	24	0	120
3001015-30S	1進1出	0	30	144
3001015-0610-24S	1進1出	6	24	144
3001015-1210-18S	1進1出	12	18	144
3001015-1810-12S	1進1出	18	12	144
3001015-2410-06S	1進1出	24	6	144
3001015-3010	1進1出	30	0	144
3001015-36S	1進1出	0	36	168
3001015-0610-30S	1進1出	6	30	168
3001015-1210-24S	1進1出	12	24	168
3001015-3610	1進1出	36	0	168
3001015-42S	1進1出	0	42	192
3001015-0610-36S	1進1出	6	36	192
3001015-1210-30S	1進1出	12	30	192
3001015-48S	1進1出	0	48	216
3001015-0610-42S	1進1出	6	42	216
3001015-1010-38S	1進1出	10	38	214
3001015-1210-36S	1進1出	12	36	216
3001015-1810-30S	1進1出	18	30	216
3001015-2410-24S	1進1出	24	24	216
3001015-60S	1進1出	0	60	264
3001015-0610-54S	1進1出	6	54	264
3001015-1010-50S	1進1出	10	50	264
3001015-72S	1進1出	0	72	312
3001015-96S	1進1出	0	96	408

3001015系列滑環技術規格參數

氣管數量	1進1出
氣管大小	15mm氣管G1/2"牙
機械技術指標
參數	數值
工作壽命	2000萬轉（參考值，視工作環境而定）
最高轉速	連續旋轉250轉/分鐘，間歇旋轉1000轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：10Mpa，真空：-1.5kPa
扭矩	0.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51
