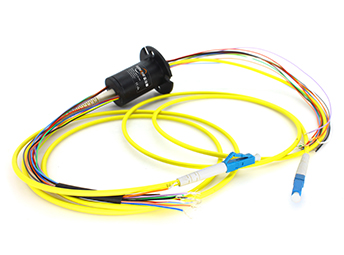

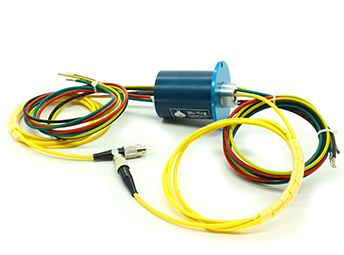

FO108系列1通道光電混合滑環光纖旋轉接頭

1310nm/1550nm

森瑞普FO108系列光電混合旋轉接頭，1路光纖(支持單模/多模)+12路或者24路信號在進行360度無限制旋轉的時候無損傳輸數據。特別適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持1路光纖(支持單模/多模)+最多72路信號；; 波長：1310nm；; 插入損耗小，轉速高；; 無接觸、無摩擦，壽命長，可達1億轉以上（單芯2-3億轉以上）；; 體積小、重量輕，密封等級高；; 光纖傳遞信號，無泄密，無電磁干擾；可以遠距離傳輸。

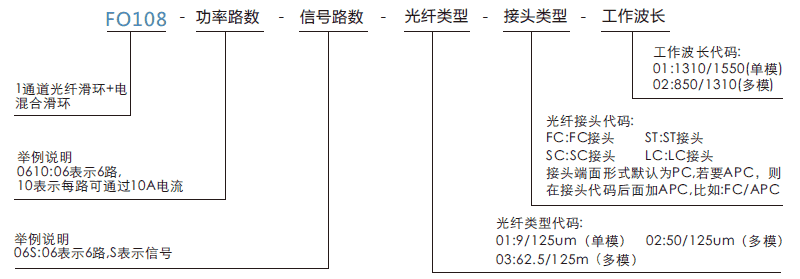

訂購型號說明

fo108FO108系列1通道光電混合滑環光纖旋轉接頭系列滑環特點

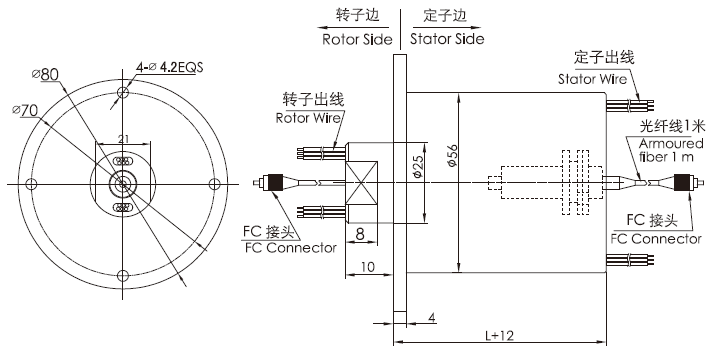

外形圖紙

標準型號列表

FO108系列1通道光纖+電混合滑環選型表
型號	光纖通道	功率線路數（10A）	信號路數(2A/5A)	長度L(mm)
FO108-06S	1通道	0	6	38
FO108-0610	1通道	6	0	38
FO108-12S	1通道	0	12	55
FO108-1210	1通道	12	0	55
FO108-0610-06S	1通道	6	6	55
FO108-18S	1通道	0	18	71.5
FO108-1810	1通道	18	0	71.5
FO108-24S	1通道	0	24	88.5
FO108-1210-12S	1通道	12	12	88.5
FO108-0610-18S	1通道	6	18	88.5
FO108-30S	1通道	0	30	104
FO108-36S	1通道	0	36	122
FO108-42S	1通道	0	42	140
FO108-48S	1通道	0	48	156

fo108系列滑環技術規格參數

指標名稱 \ 類型	單模（SM）	多模（MM）
帶寬	±50
最大插入損耗，23℃(dB)	1.2	0.7
插入損耗波動(dB)	≤0.6	≤0.4
回波損耗(dB)	≥55(不含接頭)	≥40(不含接頭)
最大輸入功率(W)	0.5
最高轉速	2000
預估壽命	>2億轉
工作溫度(℃)	-20∼60
貯存溫度(℃)	-50∼85

參數	數值
	功率	信號
額定電壓	0~440VAC/VDC	0~440VAC/VDC
絕緣電阻	≥1000mΩ/500VDC	≥1000mΩ/500VDC
導線規格	AWG17#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
導線長度	標準長度300mm(可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

機械技術指標
參數	數值
工作壽命	8000萬轉（參考值,視工作環境而定）
額定轉速	250RPM
工作溫度	-20℃~60℃
工作濕度	0~85% RH
接觸材料	金-金
殼體材料	鋁合金
轉動扭矩	0.1N.m (+0.03N.m/6路)
防護等級	IP51
