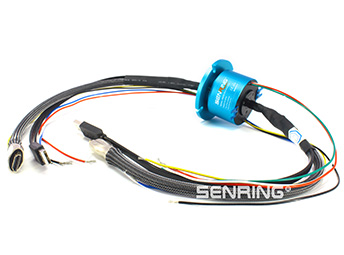

產品特點

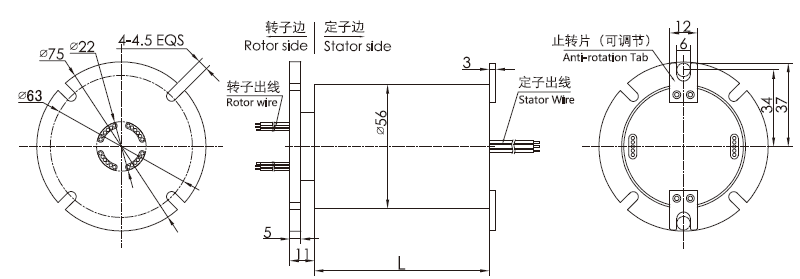

實心無孔，外徑：56mm，轉子法蘭設計，端面安裝；

支持1~4臺伺服電機同時工作，可混合1~24路功率/信號線；

專門為安川、松下、三菱、西門子等伺服電機而設計的，適用于各種進口和國產伺服電機和步進電機；

內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二；

金-金接觸，可靠性極高，多年西門子/海德漢大型控制系統使用經驗。

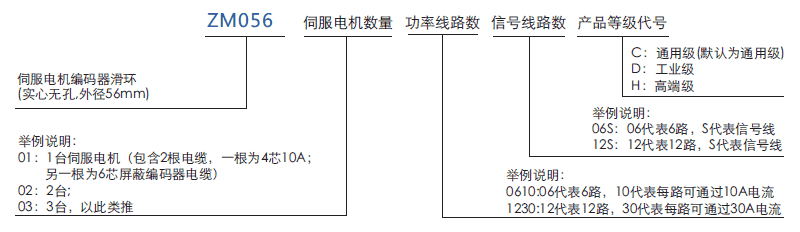

型號	伺服電機數量	電流路數(10A)	信號路數(5A)	長度(Lmm)
ZM056-01	1	0	0	55
ZM056-01-06S	1	0	6	71.5
ZM056-01-12S	1	0	12	88.5
ZM056-01-24S	1	0	24	122
ZM056-01-1210-12S	1	12	12	122
ZM056-02	2	0	0	88.5
ZM056-02-06S	2	0	6	105
ZM056-02-12S	2	0	12	122
ZM056-02-24S	2	0	24	156
ZM056-02-1210-12S	2	12	12	156
ZM056-03	3	0	0	122
ZM056-03-06S	3	0	6	122
ZM056-03-12S	3	0	12	138.8
ZM056-03-24S	3	0	24	172.4
ZM056-03-1210-12S	3	12	12	172.4
ZM056-04	4	0	0	138.8
ZM056-04-06S	4	0	6	155.6
ZM056-04-12S	4	0	12	172.4
ZM056-04-24S	4	0	24	200.4
ZM056-04-1210-12S	4	12	12	200.4

*備注：1臺伺服電機（包含兩根電纜，一根為4芯10A,另一根為6芯屏蔽編碼器電纜）

機械技術指標
參數	數值
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防震級別	MIL-STD-810E
材料	RoHS 認證

電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	動力線AWG#16	6芯屏蔽電纜或AWG#22
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
丟步率	小于萬分之二
CE 認證	是

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
