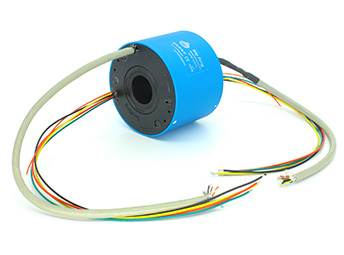

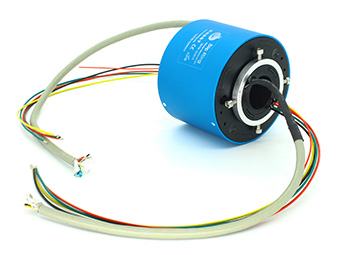

ZH30119系列自動化伺服電機/編碼器集流環
孔徑:30mm,外徑:119mm，支持1~8臺伺服電機+1~96路電
森瑞普Z(yǔ)H30119系列伺服電機編碼器滑環集電環，孔徑30mm，支持1~8臺伺服電機在360度旋轉平臺上同時工作，主要給安川、西門子、三菱、松下等伺服電機傳輸編碼器信號和控制信號，兼容所有國產伺服電機自動化系統。十幾年西門子/海德漢等大型控制系統使用經驗，從未出現報警、停機等情況，丟步率小于萬分之二。
- 產品特點
- 孔徑：30mm，外徑: 119mm；
- 轉子法蘭設計，端面安裝,可同時帶8臺伺服電機工作；
- 主要給安川、西門子、三菱、松下等伺服電機編碼器等自動化控制系統設計；
- 兼容市面上所有國產伺服電機系統；
- 可混合導電和傳輸各種信號，可組合過氣液體；
- 內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二；
- 金-金接觸，可靠性極高，多年西門子/海德漢大型控制系統使用經驗。

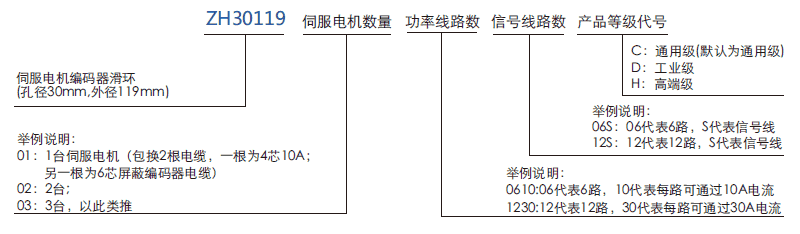

訂購型號說明

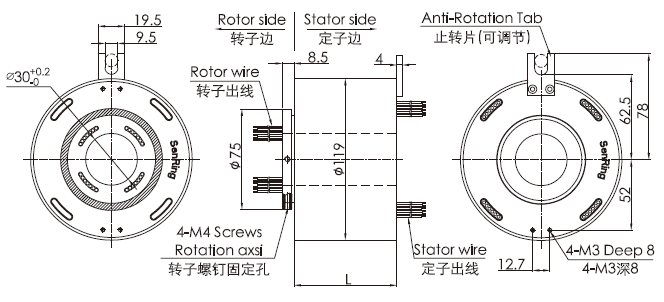

外形圖紙
標準型號列表
| 型號 | 伺服電機數量 | 電流路數(10A) | 信號路數(5A) | 長度(Lmm) |
| ZH30119-01 | 1 | 0 | 0 | 76 |
| ZH30119-01-06S | 1 | 0 | 6 | 100 |
| ZH30119-01-12S | 1 | 0 | 12 | 124 |
| ZH30119-01-24S | 1 | 0 | 24 | 172 |
| ZH30119-01-1210-12S | 1 | 12 | 12 | 172 |
| ZH30119-01-0610-30S | 1 | 6 | 30 | 268 |
| ZH30119-01-36S | 1 | 0 | 36 | 268 |
| ZH30119-01-1210-36S | 1 | 12 | 36 | 316 |
| ZH30119-01-48S | 1 | 0 | 48 | 316 |
| ZH30119-01-2410-48S | 1 | 24 | 48 | 412 |
| ZH30119-01-72S | 1 | 0 | 72 | 412 |
| ZH30119-01-96S | 1 | 0 | 76 | 508 |
| ZH30119-01-120S | 1 | 0 | 120 | 604 |
| ZH30119-02 | 2 | 0 | 0 | 124 |
| ZH30119-02-06S | 2 | 0 | 6 | 148 |
| ZH30119-02-12S | 2 | 0 | 12 | 172 |
| ZH30119-02-24S | 2 | 0 | 24 | 220 |
| ZH30119-02-1210-12S | 2 | 12 | 12 | 220 |
| ZH30119-02-0610-30S | 2 | 6 | 30 | 316 |
| ZH30119-02-36S | 2 | 0 | 36 | 316 |
| ZH30119-02-1210-36S | 2 | 12 | 36 | 364 |
| ZH30119-02-48S | 2 | 0 | 48 | 364 |
| ZH30119-02-2410-48S | 2 | 24 | 48 | 460 |
| ZH30119-02-72S | 2 | 0 | 72 | 460 |
| ZH30119-02-96S | 2 | 0 | 76 | 556 |
| ZH30119-02-120S | 2 | 0 | 120 | 652 |
| ZH30119-04 | 4 | 0 | 0 | 220 |
| ZH30119-04-06S | 4 | 0 | 6 | 244 |
| ZH30119-04-12S | 4 | 0 | 12 | 268 |
| ZH30119-04-24S | 4 | 0 | 24 | 316 |
| ZH30119-04-1210-12S | 4 | 12 | 12 | 316 |
| ZH30119-04-0610-30S | 4 | 6 | 30 | 412 |
| ZH30119-04-36S | 4 | 0 | 36 | 412 |
| ZH30119-04-1210-36S | 4 | 12 | 36 | 460 |
| ZH30119-04-48S | 4 | 0 | 48 | 460 |
| ZH30119-04-2410-48S | 4 | 24 | 48 | 556 |
| ZH30119-04-72S | 4 | 0 | 72 | 556 |
| ZH30119-04-96S | 4 | 0 | 76 | 652 |
| ZH30119-04-120S | 4 | 0 | 120 | 748 |
| ZH30119-08 | 8 | 0 | 0 | 412 |
| ZH30119-08-06S | 8 | 0 | 6 | 436 |
| ZH30119-08-12S | 8 | 0 | 12 | 460 |
| ZH30119-08-24S | 8 | 0 | 24 | 508 |
| ZH30119-08-1210-12S | 8 | 12 | 12 | 508 |
| ZH30119-08-0610-30S | 8 | 6 | 30 | 604 |
| ZH30119-08-36S | 8 | 0 | 36 | 604 |
| ZH30119-08-1210-36S | 8 | 12 | 36 | 652 |
| ZH30119-08-48S | 8 | 0 | 48 | 652 |
| ZH30119-08-2410-48S | 8 | 24 | 48 | 748 |
| ZH30119-08-72S | 8 | 0 | 72 | 748 |
| ZH30119-08-96S | 8 | 0 | 76 | 844 |
| ZH30119-08-120S | 8 | 0 | 120 | 940 |
*備注：1臺伺服電機（包含兩根電纜，一根為4芯10A,另一根為6芯屏蔽編碼器電纜）
zh30119系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 參考產品等級選型表 |
| 額定轉速 | 參考產品等級選型表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m+0.03N.m/6路 |
| 防震級別 | MIL-STD-810E |
| 材料 | RoHS 認證 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | 動力線AWG#16 | 6芯屏蔽電纜或AWG#22 |
| 導線長度 | 標準長度300mm（可根據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
| 丟步率 | 小于萬分之二 | |
| CE 認證 | 是 | |
zh30119產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| D（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| H（高端級） | 1000RPM | 1.5億轉 | 金合金 |
