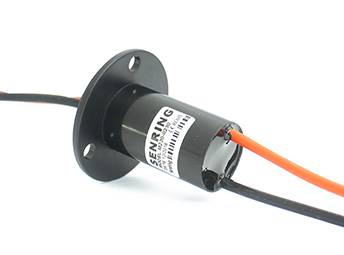

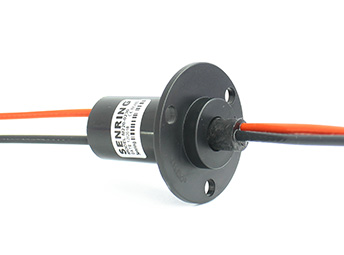

M250系列中型帽式滑環（外徑：25mm）

主體外徑：25mm , 1~56路（2A）電流/信號

森瑞普M250系列滑環外徑尺寸為25毫米，是一款中型帽式滑環。M250系列滑環結構緊湊，是森瑞普電子專門針對消費電子，安防行業、舞臺燈行業以及國防、軍用、研究所等非民用領域研發制作的一款產品，滑環采用超厚鍍金處理，進口軸承，稀有金屬合金刷絲。旋轉端導線和靜止端導線對應使用24色彩色導線，更加便于接線操作。導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

訂購型號說明

m250M250系列中型帽式滑環（外徑：25mm）系列滑環特點

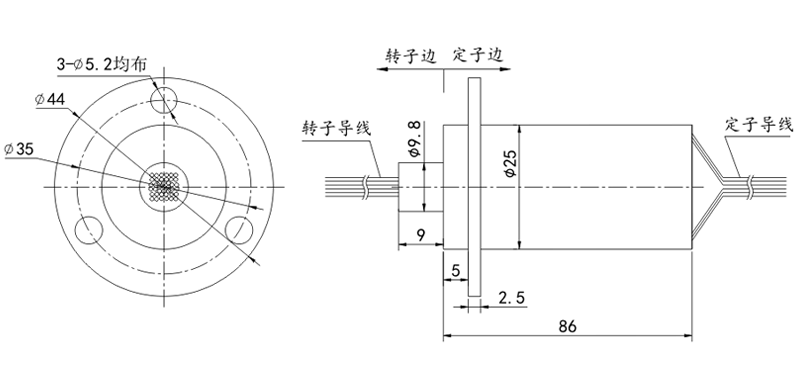

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	導線規格	長度L(mm)
M250-56	56	2A	鍍銀鐵氟龍AWG26#	86

m250系列滑環技術規格參數

機械技術指標
工作壽命	1000萬轉參考值（按工作情況而定）
額定轉速	250轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金、金
殼體材料	塑料
轉動扭矩	0.05N.m+0.01N.m/6路

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	AWG26#鍍銀鐵氟龍	AWG26#鍍銀鐵氟龍;
導線長度	標準長度150mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
防護等級	IP51
