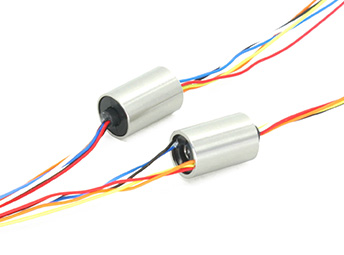

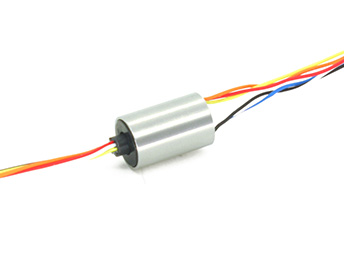

M079系列超微型帽式滑環（外徑：7.9mm）

主體外徑：7.9mm,4~12線

森瑞普M079系列360度旋轉超微型帽式滑環，外徑7.9毫米，有2路、4路、6路、8路、12路等多個標準型號，可選2~12通路。是森瑞普專門為電子云臺穩定器、小型無人機等小型消費電子產品研發的一款微型滑環。該系列滑環的外徑比M065系列大1.4毫米，核心工藝采用金-金接觸點，保證了穩定性和使用壽命。該系列微型導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 滑環外徑7.9毫米；; 扭矩非常小，小于0.06N.m；; 標準型號支持2~12路信號(每路2A)，可定制滑環（環）路數；; 標準化產品，有庫存；; 安裝方便，無需法蘭，僅僅通過兩段導線固定即可；

訂購型號說明

m079M079系列超微型帽式滑環（外徑：7.9mm）系列滑環特點

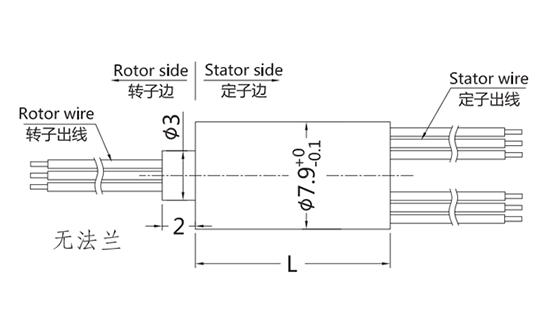

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	長度L(mm)
M079-04	4	1A	11.8
M079-06	6	1A	11.8
M079-08	8	1A	11.8
M079-12	12	1A	17.6

m079系列滑環技術規格參數

機械技術指標
工作壽命	1000萬轉參考值（按工作情況而定）
額定轉速	150轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金/金
殼體材料	不銹鋼
轉動扭矩	0.05N.m+0.01N.m/6路

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	AWG30#鍍銀鐵氟龍	AWG30#鍍銀鐵氟龍;
導線長度	標準長度150mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
防護等級	IP51
