森瑞普SNQ系列氣液電組合滑環安裝方法
森瑞普SNQ系列氣液電組合滑環可傳輸壓縮空氣、液體、熱油、蒸汽、液壓油、冷卻液等介質，并混合傳輸電流及各種信號。下圖氣液電組合滑環的實物圖和3D結構體有點不一樣，實物圖是氣液電組合，結構圖是氣滑環，但他們的安裝方法是一樣的。

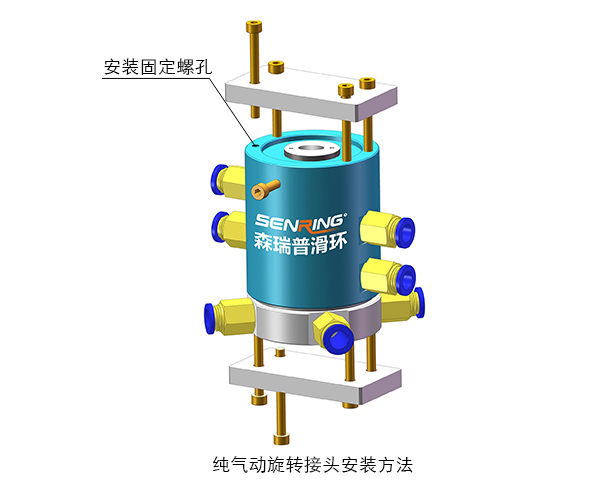

氣液電組合滑環安裝方法（3D結構演示）

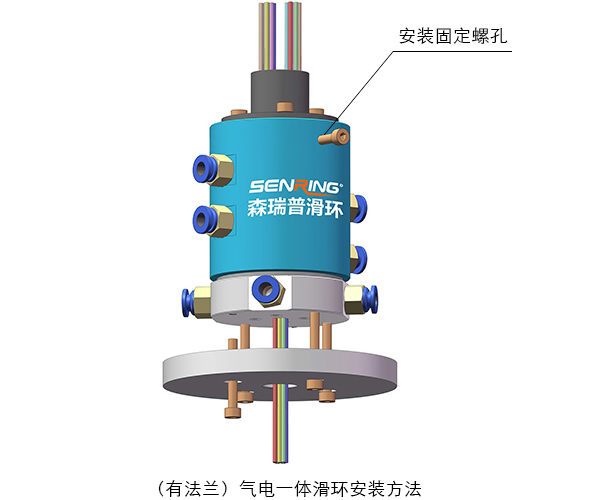

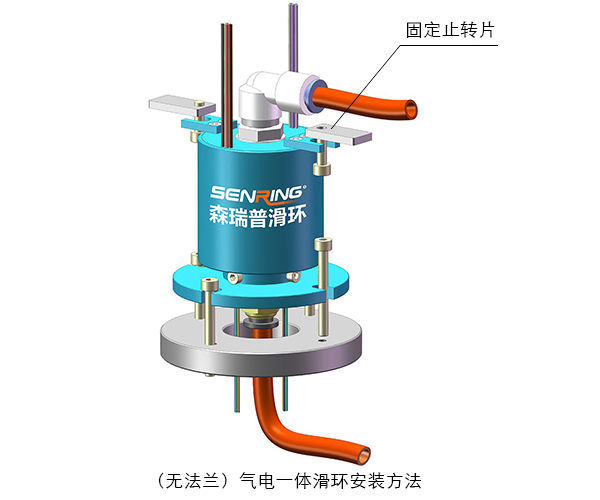

森瑞普氣液電組合滑環根據不同客戶的不同要求，有各種不同的外觀。比如有些有法蘭，有些沒有。不管那種外觀的，滑環轉子部分有4個固定孔（或螺紋孔），用于對滑環的定子部分進行固定。下面以無法蘭的氣液電組合滑環的安裝方法進行說明，假設滑環安裝到設備“自動化機械小族”上。
- 1、將滑環在設備“自動化機械小族”上安放好，將轉子的固定孔和定子的固定孔與設備對應的安裝孔對接好；
- 2、固定滑環轉子部分：用緊定螺釘將滑環轉子固定在設備的旋轉端；
- 3、固定滑環定子部分：通過螺釘將滑環定子部分固定在設備“激光切割機小族”的靜止端。
森瑞普氣液電組合滑環工作原理
SNQ系列帽式滑環與其它系列產品的工作原理是一樣的，它自身是不會轉動。將其安裝在某些需要360旋轉的裝置上，當裝置轉動的時候，裝置的轉動軸就帶動滑環轉動，從而起到360旋轉過氣（根據客戶要求，傳輸?shù)慕橘|(zhì)可以是冷卻液、熱油、氣、蒸汽、水等，也可以混合導電和傳輸U(kuò)SB、控制信號等各種信號）。

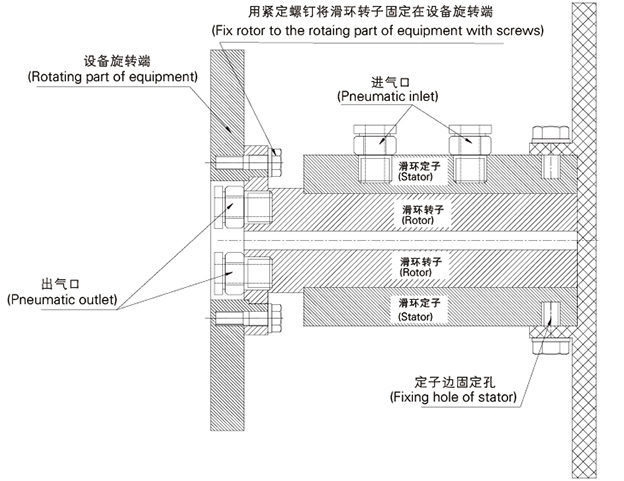

SNQ系列氣液電組合滑環安裝圖紙
下面的圖紙是根據上面的3D結構安裝圖畫的圖紙，如果滑環有電流或信號線，滑環固定后，只需將導線與設備的導線連接好即可。
