轉子法蘭氣動旋轉接頭安裝方式（旋轉軸通孔氣滑環）
氣動旋轉接頭的種類非常多，森瑞普氣滑環規格中，其中有一種是轉子帶安裝法蘭。有些客戶的機械設備只能適用帶法蘭的常規氣動旋轉接頭安裝方法，可以采用這種方式。圖片中演示的是氣管直接從旋轉軸的通孔里面穿過去，如果旋轉軸是實心的，則不能這樣安裝了。

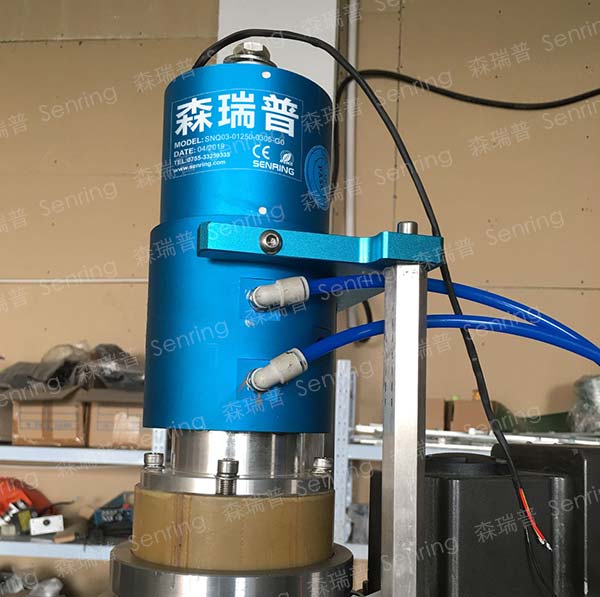

森瑞普轉子法蘭3路氣動旋轉接頭安裝實物圖
01
轉子法蘭氣動旋轉接頭安裝方法（旋轉軸是空心）

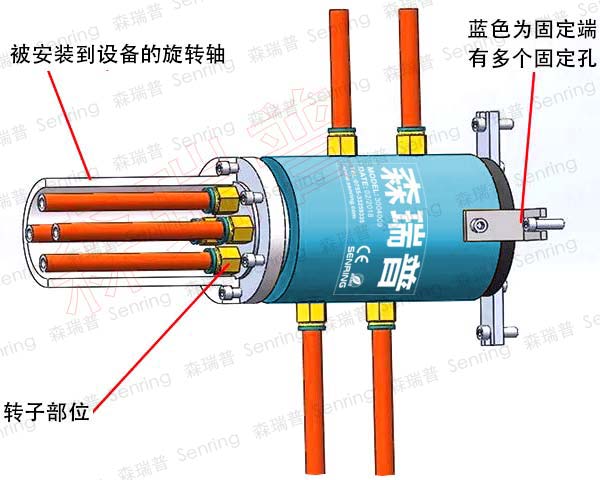

上面發不了一張森瑞普轉子法蘭氣滑環在旋轉軸帶中心孔的設備中安裝的真實案例，可能有些人還是不明白，下面通過一個3D圖來演示當旋轉軸是空心的，這種情況下這種氣滑環是如何安裝的。
- 1、氣動旋轉接頭的轉子部位通常會有4個固定孔，部分是U型，將這個孔與設備的旋轉軸固定；
- 2、將轉子的出氣孔從旋轉軸的中心孔穿過去；
- 3、固定氣滑環的轉子端（藍色部位），這個部位通常會有多個固定孔，客戶可以根據實際情況來抉擇。
02
森瑞普標準氣動滑環的安裝方法
當前頁面演示的是轉子法蘭規格在旋轉軸帶孔的裝置中是如何安裝的，如果需要了解森瑞普標準氣滑環的安裝方法，可以點此鏈接查看：常規氣動旋轉接頭安裝方法
