中空氣路滑環氣爪安裝方法及工作原理
氣爪也叫氣動卡盤，多用于擰螺絲機、吸盤等場合。由于森瑞普的市場份額比較大，市面上經常會看到各種各樣的氣爪采用了森瑞普的中空結構氣路滑環。森瑞普中空氣路滑環也叫中空氣動旋轉接頭，它在氣爪中是如何工作的？它的結構和工作原理是什么樣呢？應該怎樣將氣動卡盤與滑環、電機安裝在一起呢？
中空氣動滑環的結構，根據滑環孔徑的大小，森瑞普氣動滑環有多種規格，有孔徑8mm、17mm、20mm、25mm、30mm、50mm等多種規格可選。至于該選多大孔徑要根據電機軸的大小來定。拋開滑環孔徑不說，根據森瑞普氣動滑環的結構，通常會采用兩種安裝方法：1、轉子螺絲鎖在電機軸上，這個使用的人不多；2、通過連接板將滑環與電機軸會有氣動卡盤連接起來，這個是主流安裝方法。
兩種結構的氣動滑環的的工作原理是一樣的，只是安裝會有細微的差別。今天來講解下連接板安裝方法。

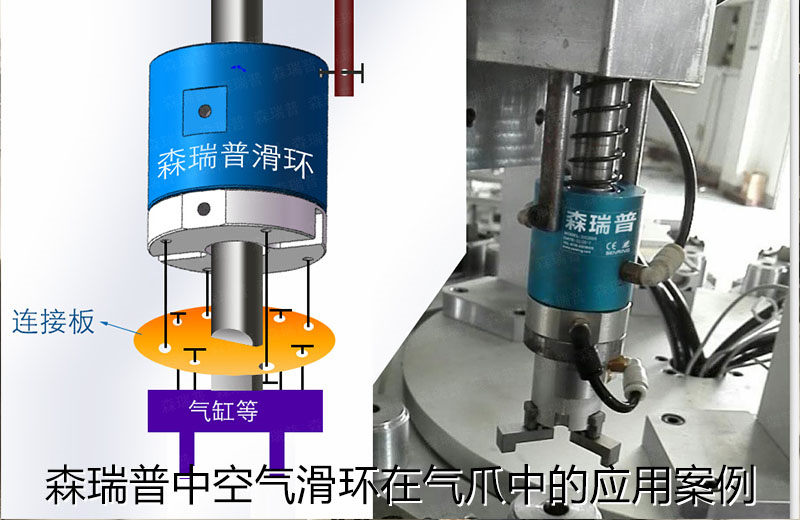

1、如下圖所示，將森瑞普中空氣路滑環套在旋轉軸上，軸通常會有鍵槽，或者自己加工個鍵槽。然后做個帶鍵槽的連接板，通過螺絲將連接板與滑環的轉子固定。
2、再通過螺絲將連接板與氣動卡盤固定，這樣滑環和氣爪就安裝完畢了。
