單通路中空氣電網線編碼器熱電偶信號一體定制滑環：Q86010-31
今天是國慶節，大家都出去玩了，作為宅男的我，沒啥地方可去了。為大家分享一款氣電網線編碼器和熱電偶信號一體的滑環，產品型號為Q86010-31-71983*，該型號滑環的作用就是實現360度旋轉同時傳輸氣液介質和編碼器、千兆以太網、熱電偶等電信號。
由于今天是在家休息，這款滑環其實在國慶前就已經給客戶安裝了，滑環設計和安裝圖紙以及產品技術資料在廠里。那么先一睹為快吧，直接上圖了。

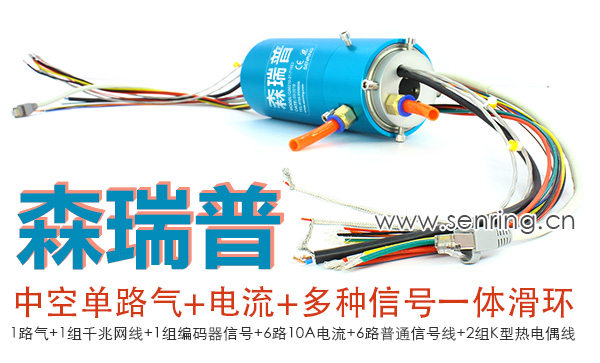

單通路中空氣電網線編碼器K型熱電偶信號線一體定制滑環
Q86010-31-71983中空氣電信號一體滑環主要作用和功能如下
從滑環圖片上看不出尺寸大小，但它的中心孔徑是30mm，支持以下功能：
1、1路氣：用于360度旋轉傳輸氣體介質，也可以是水、油等液體介質，接口為1分牙，可以用6mm和8mm的管子。如果需要更多氣液通路或者更大的管子尺寸，都是沒問題的。
2、1組千兆網線：與普通的千兆網線是一樣的功能和作用，不作更多介紹了。
3、1組編碼器信號線，3芯帶屏蔽，至于是為哪種編碼器設計的，要后面看圖設計資料才知道了。
4、6路15A電流+6路普通信號線：主要用于提供功率電流，并傳輸控制信號等信號。
5、2組K型熱電偶線，它的作用是用于檢測溫度時傳輸溫度信號，如果需要PT100都是沒問題的。
6、沒有6了，這個只是森瑞普的一個普通的定制氣電一體滑環，它屬于中空導電滑環的一種，用于有旋轉軸的設備中傳輸氣液電信號介質。如果需要改變安裝方式，或者改變參數，或者定制其它規格，比如千兆網線要2組，氣管要多通道，需要更大管子等，都可以聯系我們。
