- 產品特點
- 光纖接頭可選 FC、SC、ST、SMA或LC (PC an d APC)等
- 可混合傳輸動力電源,控制信號 ,儀表及計算機自動控制所需的微電量信號 ;
- 可與傳統的電滑環配合使用，作成光電混合匯流環，傳送功率和高速數據;
- 無接觸,無摩擦，壽命長，可達1億轉（單芯2-3億轉以上）;
- 安全可靠，無泄密，無電磁干擾，可以遠距離傳輸；

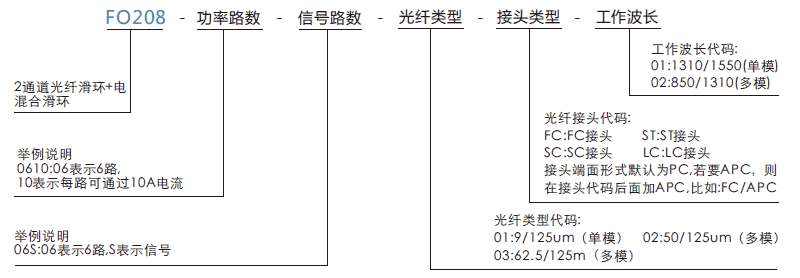

訂購型號說明

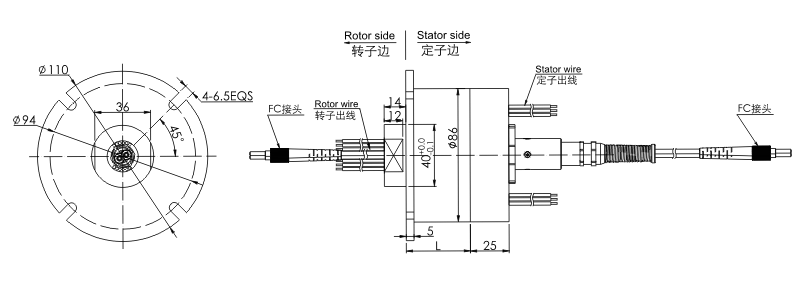

外形圖紙
標準型號列表
| FO208系列2通道光纖+電混合滑環選型表 | ||||
| 型號 | 光纖通道 | 功率線路數（10A） | 信號路數(2A/5A) | 長度L(mm) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
fo208系列滑環技術規格參數
| 指標名稱 \ 類型 | 單模（SM） | 多模（MM） |
| 帶寬 | ±50 | |
| 最大插入損耗，23℃(dB) | 4 | 3.5 |
| 插入損耗波動(dB) | ≤2 | ≤1 |
| 回波損耗(dB) | ≥50(APC) | ≥40(PC) |
| 最大輸入功率(W) | 0.5 | |
| 最高轉速 | 400 | |
| 預估壽命 | >2億轉 | |
| 工作溫度(℃) | -20∼60 | |
| 貯存溫度(℃) | -50∼85 | |
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 絕緣電阻 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 導線規格 | AWG17#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 導線長度 | 標準長度300mm(可據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | <0.01Ω | |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 8000萬轉（參考值,視工作環境而定） |
| 額定轉速 | 250RPM |
| 工作溫度 | -20℃~60℃ |
| 工作濕度 | 0~85% RH |
| 接觸材料 | 金-金 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m (+0.03N.m/6路) |
| 防護等級 | IP51 |
