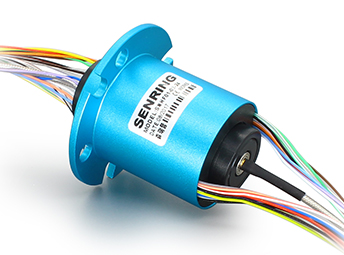

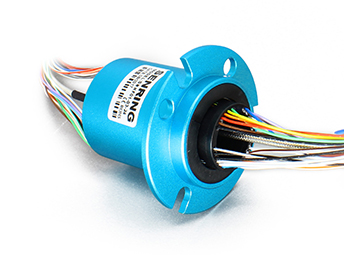

O032-24系列高清滑環(1組1080P高清信號+24路2A電流)
1組(1080P)高清+24路(0~2A)信號
森瑞普O032-24系列高清視頻，360度旋轉傳輸1組高清視頻信號或DC~3GHz同軸高清信號，額定轉速100RPM，可混合傳輸24路2A信號。SHD-24系列高清滑環的外徑為32.8mm，滑環長度47mmmm，MMCX、SMA等同軸接頭可選。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命，可用于傳輸中小型系統微弱控制信號、微弱電流。如視頻信號、控制信號、傳感器信號等多種信號。
- 產品特點
- 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；
- 實心無孔，法蘭安裝;
- 360度旋轉傳輸1組高清視頻滑環+24組2A電流信號；
- 滑環外徑為32.8mm，滑環長度47mmmm；
- 可混合傳輸高頻信號、控制信號、視頻信號等多種信號；
- 優良的電氣傳輸性能和旋轉性能；
- 典型應用：高清安防監控、攝影攝像、高清攝像等領域；
訂購型號說明

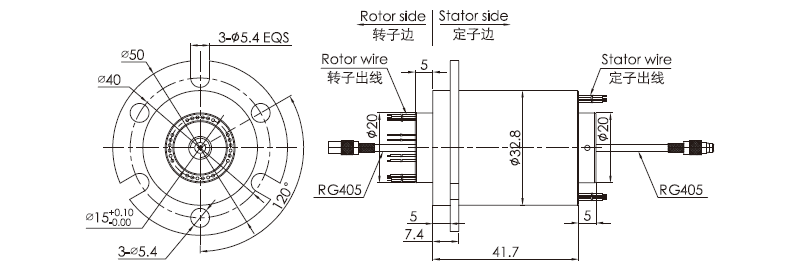

外形圖紙
o032-24系列滑環技術規格參數
| 頻率 | DC-3GHz |
| 插入損耗波動 | +/-0.05dB |
| 輸入輸出 | RG-179/U |
| 電壓駐波比 | ≤1.3 |
| 阻抗 | 75Ω |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 1000萬(參考值,視工作環境而定) |
| 額定轉速 | 250轉/分鐘 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品選型等級 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m(+0.03N.m/6路) |
| 材料 | RoHS 認證 |
| 插入損耗 | 0.65dB/1GHz Max |
| 回?fù)p | -18 dB/1GHz Max |
| 最大轉速 | 50RPM |
| 電壓駐波比波動 | +/-0.05 |
| 接頭類型 | BNC/F (可選) |
| 電氣技術指標 | |
| 參數 | 數值 |
| 額定電壓 | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC |
| 導線規格 | AWG#26鍍銀Teflon線 |
| 導線長度 | 標準長度250mm （可根據要求調整） |
| 絕緣強度 | 500VAC@50Hz，60s |
| 動態電阻變化值 | < 0.01Ω |
| 電氣噪聲 | < 10 毫歐 |
| CE 認證 | 是 |
