森瑞普單通道光纖滑環與多通道光電組合滑環
森瑞普FO系列光電一體滑環是專門用來傳輸光纖信號，并可選組合電滑環及氣滑環等功能。有多種不同的外形和尺寸，客戶根據需要進行選擇，也可以基于標準規格進行定制。按光通路數及電通路數，可以有單通路光纖滑環、多通路光纖滑環，也有單通路和多通路光電一體旋轉接頭。

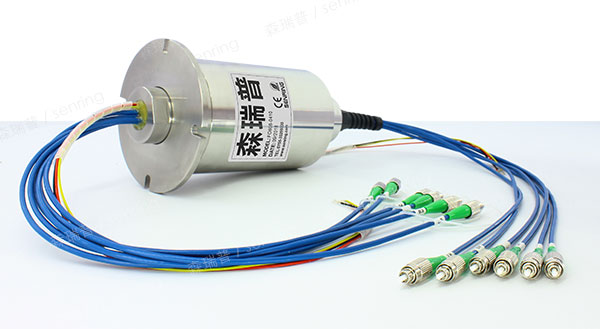

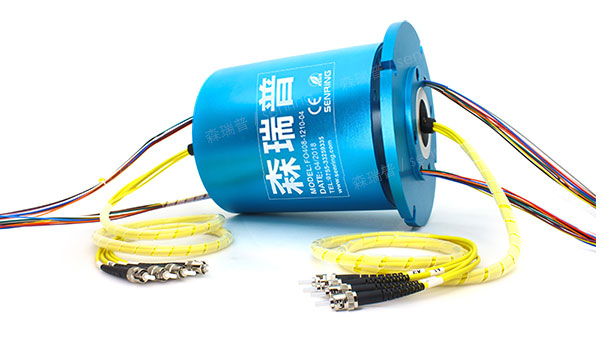

4通道光電一體滑環
常用導電滑環系列

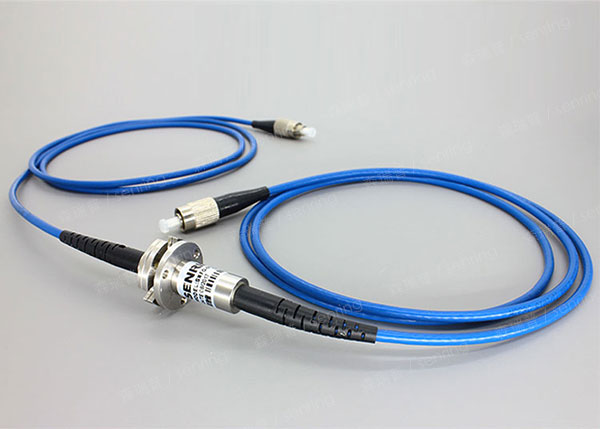

FO01系列單通路光纖滑環

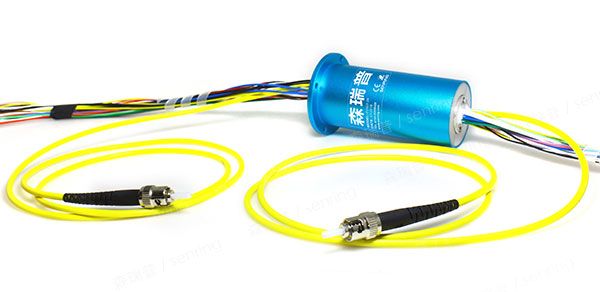

單通路光電一體滑環
雙通路光纖旋轉接頭

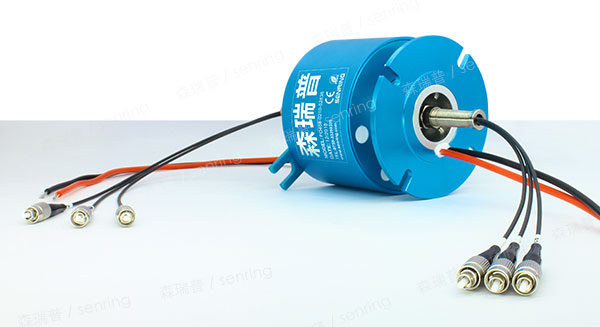

3通路光電一體滑環
4通路光纖旋轉接頭與光電一體滑環
4通路光纖旋轉接頭與光電一體滑環

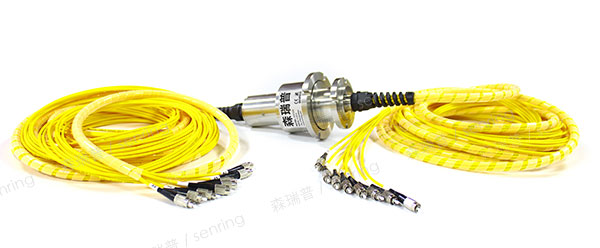

8通路光纖滑環
水下光纖滑環
4通道光電一體滑環
常用導電滑環推薦

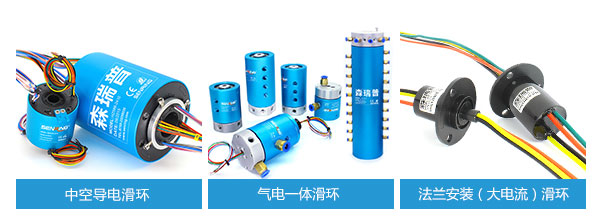

如下圖所示，這些的一些常用的導電滑環和氣動旋轉接頭，森瑞普光纖滑環可以與這些電滑環組合構成光電一體滑環。
常用導電滑環系列
單通路光纖滑環與光電一體滑環
SNFO01系列單通道光纖滑環，波長可選1310/1550nm，可以與電信號組合成單通路光電一體滑環，安裝方式可以選。
FO01系列單通路光纖滑環
單通路光電一體滑環
雙通路光纖轉接頭

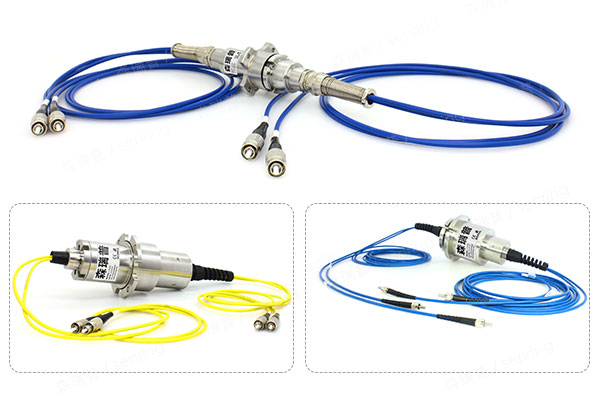

雙通路光纖轉接頭有多種外形尺寸，光電組合也有多種規格可選。
雙通路光纖旋轉接頭
3通路光纖轉接頭
下圖展示的是森瑞普的一個非標3通路光纖轉接頭，其實光纖線長、接頭類型，電信號線路數等都可以定制哦！
3通路光電一體滑環
4通路光纖轉接頭與非標光電一體滑環

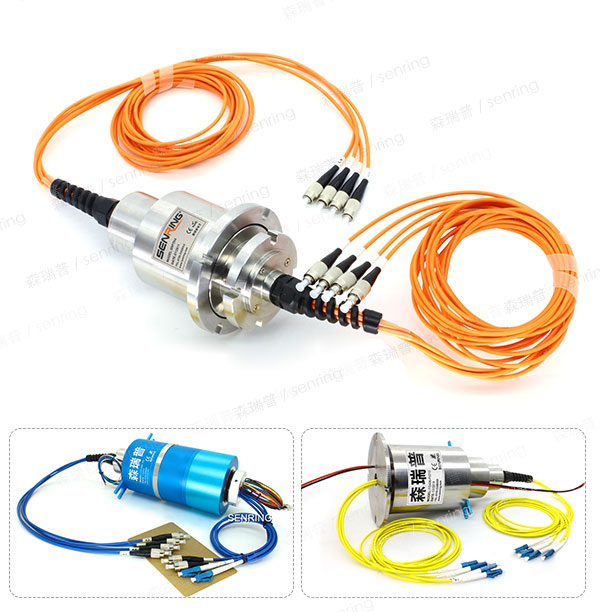

下圖展示的是森瑞普的一個標準規格4通路多模光纖轉接頭與光電一體滑環，更多規格沒有展示出來，需要可以與森瑞普技術聯系。
4通路光纖旋轉接頭與光電一體滑環
6通路光電一體滑環（不銹鋼外殼）
下圖展示的是森瑞普標準和非標規格6通路光電一體滑環，法蘭安裝。其中有一個藍色的為鋁合金外殼，光纖接頭為客戶定制的。
4通路光纖旋轉接頭與光電一體滑環
8路光纖滑環
下圖展示的是森瑞普FO800系列標準規格8通路光纖滑環，與前面的類似，它也可以與電信號任意組合。
8通路光纖滑環

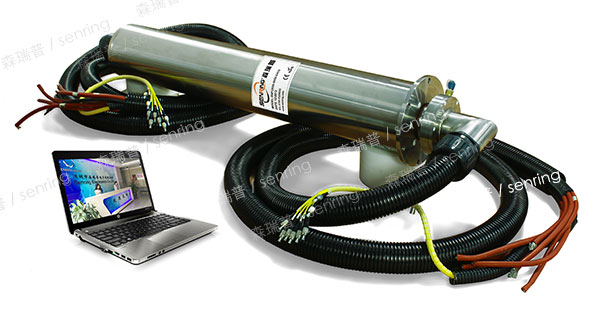

非標定制的水下專用光電滑環
下圖展示的是森瑞普為某研究所客戶定制的水下專用光電一體滑環。
水下光纖滑環
技術規格參數
| 指標名稱 / 類型 | 單模（SM） | 多模（MM） |
| 帶寬 | ±50 | |
| 最大插入損耗，23℃(dB) | 4 | 3.5 |
| 插入損耗波動(dB) | ≤2 | ≤1 |
| 回波損耗(dB) | ≥50(APC) | ≥40(PC) |
| 最大輸入功率(W) | 0.5 | |
| 最高轉速 | 400 | |
| 工作溫度(℃) | -45∼85 | |
| 貯存溫度(℃) | -50∼85 | |
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 絕緣電阻 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 導線規格 | AWG17#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 導線長度 | 標準長度300mm(可據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | <0.01Ω | |
