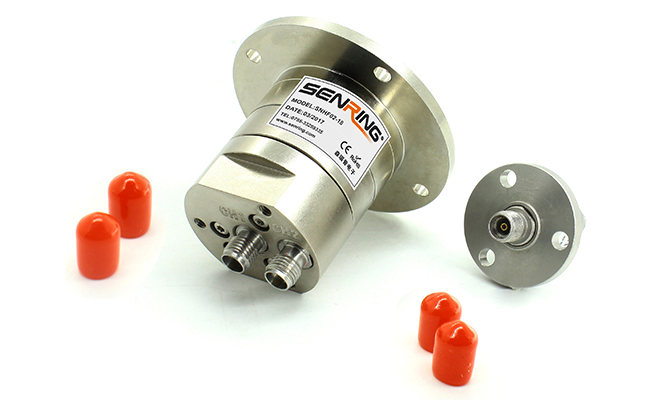

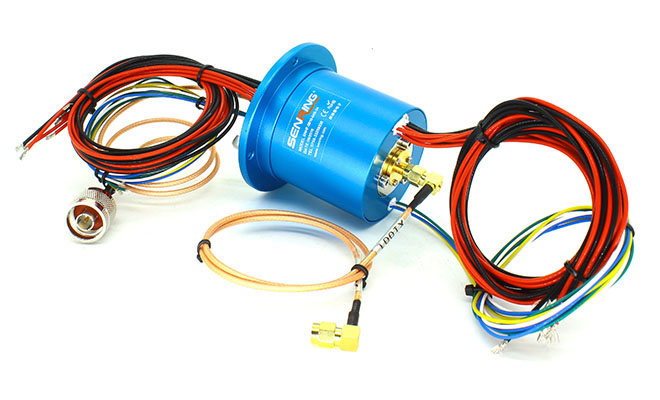

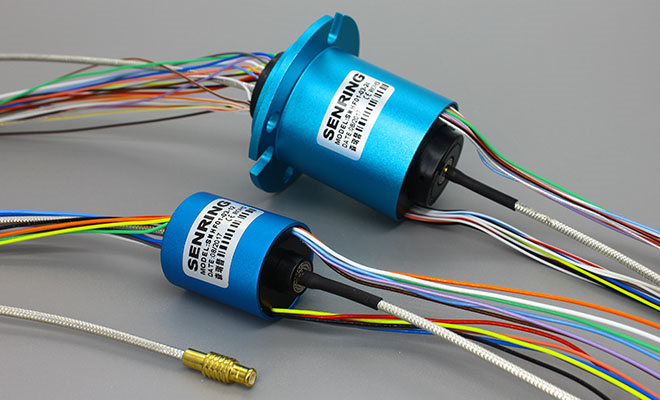

高清微波同軸射頻旋轉關節（高頻滑環/射頻滑環）

森瑞普HF系列高清微波同軸射頻旋轉關節也叫高頻滑環和射頻滑環，是森瑞普研發專門針對雷達、衛星天線等設備研發的一款高頻滑環，這款產品可用于任何需要傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號的裝置。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸，高頻信號采用的是50Ω特性阻抗射頻同軸結構頭。其它指定接插件可轉接，導線規格RG178、RG316、RG174等可選。

特點: 可以無錯傳輸高速率高頻（同軸射頻）信號；; 支持1~2路高頻（同軸射頻）通道；; 可混合1~96路功率/信號通道；; 優越的插入損耗與電壓駐波比；; 適用用于衛星天線、車載、雷達、微波天線測試臺等領域；

型號列表

型號	PDF	射頻通道數	頻率范圍	主體外徑	可混合電線路數	接口類型
HF0103-07		1通道	DC~3GHz	7mm	0	電纜RG405可配SMA、MCX、BNC等接頭
HF0103-22		1通道	DC~3GHz	22mm	1~12
HF0103-32		1通道	DC~3GHz	32.8mm	13~24
HF0118-12		1通道	DC~18GHz	12.7mm	0	兩端SMA-K
HF0118-32		1通道	DC~18GHz	32.8mm	1~24
HF0118-56		1通道	DC~18GHz	56mm	1~48
HF0118-86		1通道	DC~18GHz	86mm	1~96
HF0150-12		1通道	DC~50GHz	12.7mm	0	兩端2.4（K)-F
HF0150-56		1通道	DC~50GHz	56mm	1~48	兩端2.4（K)-F
HF0218-31		2通道	通道1: DC~18GHz 通道2: DC~4.5GHz	31.7mm	0	兩端SMA-K
HF0218-64		2通道	通道1: DC~18GHz 通道2: DC~4.5GHz	64mm	1~24	兩端SMA-K

訂購型號說明

射頻通路數

頻率范圍

主體外徑

電流路數

信號路數

HF：射頻同軸旋轉關節

舉例說明
01：1通路
02：2通路

舉例說明
03：DC~3GHz
18：DC~18GHz
50：DC~50GHz

舉例說明
07：表示7mm
12：表示12.7mm

舉例說明
0610：6路線每路10A
1230：12路線每路30A

舉例說明
06S:6路2A信號
12S:12路2A信號

舉例說明

HF0103-17：單通路射頻同軸旋轉關節，頻率范圍DC~3GHz，外徑7mm；

HF0103-22-12S：單通路射頻同軸旋轉關節+12路2A電信號滑環，頻率范圍DC~3GHz，主體外徑22mm；

HF0118-56-0610-12S：單通路射頻同軸旋轉關節+6路10A+12路2A電信號滑環，頻率范圍DC~18GHz，主體外徑56mm；

HF0218-64-1205：雙通路射頻同軸旋轉關節+12路5A電信號滑環，頻率范圍DC~18GHz，主體外徑64mm；

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明

應用案例

森瑞普滑環應用于海事衛星通信系統（船舶終端雷達）
