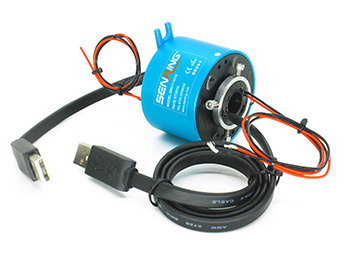

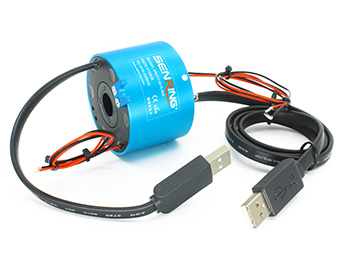

UH2586-01系列USB2.0信號滑環

1組USB2.0線+1~48路功率電流/信號

森瑞普UH2586-01系列單通路USB滑環，可以360度旋轉的USB數據線，可混合傳輸2~38路功率/電流/信號，也可與光纖、千兆以太網等多種信號一起傳輸。UH2586-01系列USB滑環具有信號傳輸穩定、不丟包、不串碼、回損小、插入損耗小等優點?；h(huán)內徑25.4mm，外徑86mm，可適用于任意旋轉軸徑小于25.4mm的360度旋轉裝置。UH2586-01系列USB滑環是森瑞普的標準型號，有庫存，通用性強，如果需要定制特殊規格型號，請聯系森瑞普技術人員。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

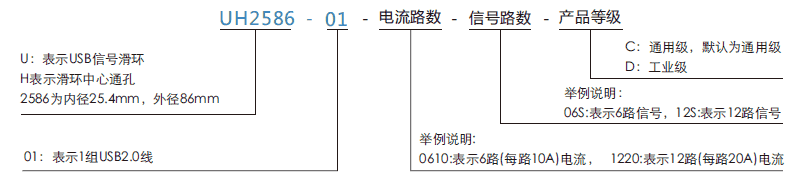

訂購型號說明

uh2586-01UH2586-01系列USB2.0信號滑環系列滑環特點

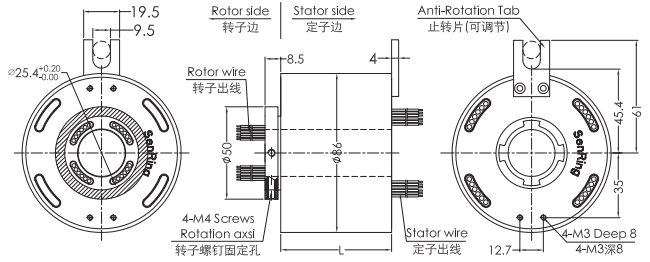

外形圖紙

標準型號列表

型號	信號/電流通路數			USB2.0通道數	長度L(mm)
型號	0~2A	功率（10A）	功率（20A）	USB2.0通道數	長度L(mm)
UH2586-01-02S	2	0	0	1	48
UH2586-01-0210	0	2	0	1	48
UH2586-01-0420	0	0	4	1	72
UH2586-01-08S	8	0	0	1	72
UH2586-01-0810	0	8	0	1	72
UH2586-01-0210-06S	6	2	0	1	72
UH2586-01-0410-04S	4	4	0	1	72
UH2586-01-14S	14	0	0	1	96
UH2586-01-1410	0	14	0	1	96
UH2586-01-0410-10S	10	4	0	1	96
UH2586-01-0810-06S	6	8	0	1	96
UH2586-01-20S	20	0	0	1	120
UH2586-01-2010	0	20	0	1	120
UH2586-01-26S	26	0	0	1	144
UH2586-01-38S	38	0	0	1	192

*注：N個10A電流環并起來可作為1路N*10A電流環使用，以此類推，比如: 2環10A并起來做作為1路20A使用。如需定制USB和功率/信號通路數，或混合其他信號，請聯系森瑞普銷售人員。

uh2586-01系列滑環技術規格參數

USB路數	1路USB2.0線
機械技術指標
參數	數值
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
材料	RoHS 認證

接頭類型	兩端USB2.0公頭(可選母頭)
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
CE 認證	是

uh2586-01產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
