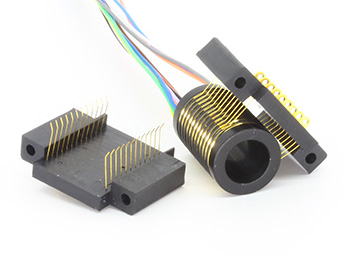

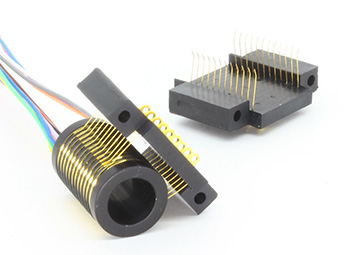

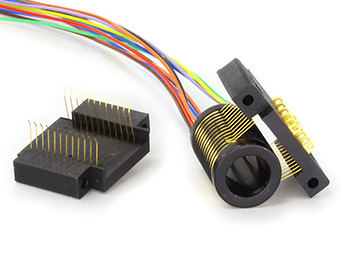

S010-12系列12通路微型分體式滑環(孔徑9.55mm)
12通路數,外徑14.3mm,通孔直徑9.55mm
森瑞普SNS010-12系列12通路微型分體式滑環，體積小巧，環體長度23mm，外徑14.3mm，電刷架寬度30mm，高度8.13m，孔徑9.55mm，用于在某些特殊的場合替代森瑞普帽式滑環。可用于任何要求360度連續旋轉導電或傳輸信號的設備中，可以提升機器性能，簡化系統操作以及避免損壞機器移動部分懸掛著的線材。轉子是桶狀結構，單獨連續的銅環繞著旋轉軸。主要優點就是尺寸小，但安裝沒有森瑞普過孔滑環和帽式滑環方便。
- 產品特點
- 轉子和定子可以獨立安裝
- 節省安裝空間和重量
- V型槽鍍金設計，抗氧化，耐磨
- 尺寸極小，外徑14.3mm，長度13.2mm，孔徑9.55mm；
- 銅環與端子線耳均采用鍍金或鍍錫，導電性能極好；
- V型槽鍍金設計，抗氧化，耐磨；
- 可選加高絕緣(0.110直徑)與環加90°V型槽；
- 典型應用：儀器、顯示器以及航空電子、測試測量。
訂購型號說明

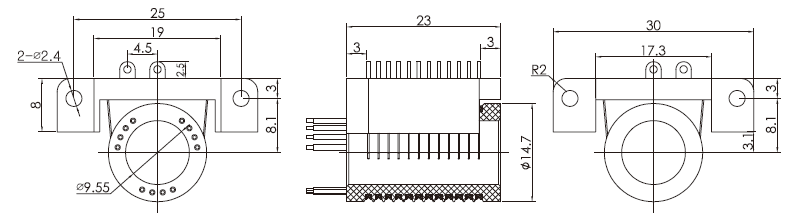

外形圖紙
s010-12系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 通路數 | 12路 |
| 額定轉速 | 250轉/分鐘 |
| 工作溫度 | -40℃∼80℃ |
| 工作濕度 | 0~85%RH |
| 接觸材料 | 貴金屬：金-金 |
| 材料 | ROHS認證 |
| CE認證 | 是 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼250VAC/VDC | 0∼250VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG30#鍍銀鐵氟龍 | AWG30#鍍銀鐵氟龍 |
| 導線長度 | 標準長度150mm（可根據要求調整） | |
| 絕緣強度 | 300VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
