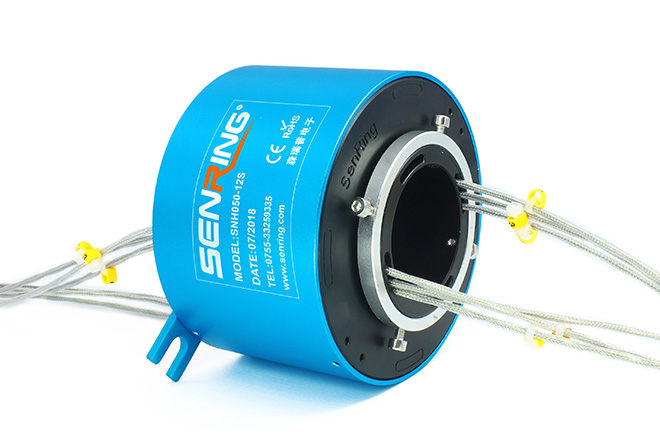

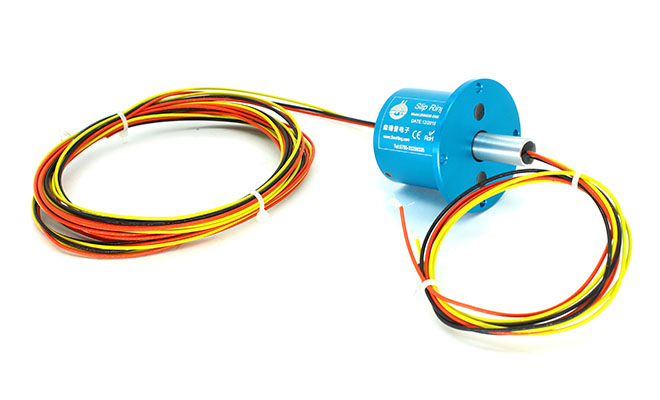

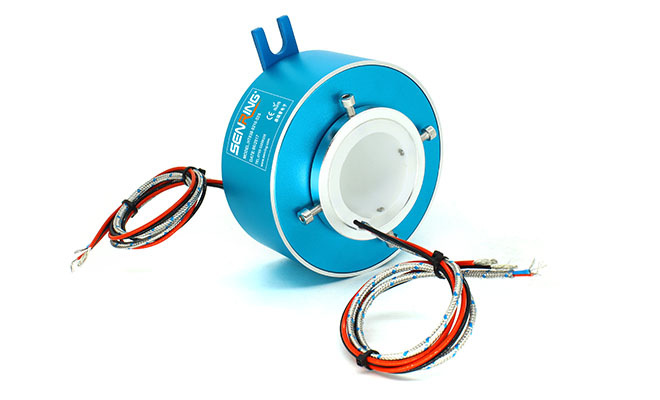

Y系列高溫?zé)犭娕蓟h(huán)
森瑞普Y系列高溫?zé)犭娕蓟h(huán)采用德國和日本進口的關鍵材料，可用于高溫環境360度旋轉傳輸電流和熱電偶信號，可長期在100~250℃高溫環境下穩定工作，主要用于熱滾筒、加熱裝置等高溫環境，經受過長期的復雜實地實踐考驗，傳輸性能穩定，質量過硬。
- 特點
- 可以在100~250℃高溫環境下穩定工作；
- 可傳輸PT100與K型熱電偶等測溫信號，測溫精度小于0.1攝氏度；
- 接觸點采用軍工級超硬金鍍層處理，保證極低電阻波動和超長工作壽命；
- 具有低扭矩，低損耗、低電氣噪音、免維護等優點。
型號列表
| 型號 | 內徑 | 外徑 | 長度L(mm) | 以下參數代碼請對照（上頁）圖紙標注部分 | |||||
| A | B | C | E | F | M | ||||
| Y1056 | 10 | 56 | 21.2+環數*2.8 | 6 | 6 | 12 | 68 | 3 | M3 |
| Y2086 | 20 | 86 | 24+環數*4 | 8.5 | 9.5 | 19.5 | 110 | 4 | M4 |
| Y3099 | 30 | 99 | 24+環數*4 | 8.5 | 9.5 | 19.5 | 122 | 4 | M4 |
| Y4099 | 40 | 99 | 24+環數*4 | 8.5 | 9.5 | 19.5 | 122 | 4 | M4 |
| Y50120 | 50 | 120 | 28+環數*4 | 8.5 | 9.5 | 19.5 | 144 | 4 | M4 |
| Y60130 | 60 | 130 | 28+環數*4 | 9 | 9.5 | 19.5 | 156 | 4 | M4 |
| Y70140 | 70 | 140 | 34+環數*4 | 9 | 9.5 | 19.5 | 160 | 4 | M4 |
| Y80158 | 80 | 158 | 34+環數*4 | 12 | 12 | 26 | 192 | 5 | M6 |
| Y100185 | 100 | 185 | 40+環數*4 | 12 | 12 | 26 | 218 | 5 | M6 |
| Y120215 | 120 | 215 | 48+環數*4 | 15 | 12 | 26 | 248 | 5 | M6 |
| Y150248 | 150 | 248 | 56+環數*5 | 16 | 12 | 26 | 280 | 5 | M8 |
| Y180298 | 180 | 298 | 60+環數*5 | 16 | 15 | 35 | 332 | 6 | M8 |
| Y200320 | 200 | 320 | 60+環數*5 | 16 | 15 | 35 | 350 | 6 | M8 |
| Y250396 | 250 | 396 | 78+環數*5 | 16 | 15 | 35 | 420 | 6 | M8 |
| Y300430 | 430 | 300 | 96+環數*6 | 25 | 15 | 35 | 464 | 6 | M12 |
“環數”定義：每路信號（2A或5A）為1環，N個信號通路為N*1環；PT100為3環，K型熱電偶為2環；每路10A電流為1環，每路20A電流則為2環，每路30A電流則為3環，以此類推。
例如：2路信號為2環，2路10A電流為2環，1路20A電流為2環，2路20A電流為4環，1路30A電流為3環，2路30A電流為6環。
技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 8000萬轉（參考值，視工作情況而定） |
| 額定轉速 | 250轉/分鐘 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0~85%RH |
| 接觸材料 | 貴金屬：金-金 |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼690VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG17#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 導線長度 | 標準長度150mm（可根據要求調整） | |
| 動態電阻變化值 | < 0.01Ω | |
| CE認證 | 是 | |
訂購型號說明
| Y | - | 內徑(ID) 外徑(OD) | - | 電流路數 | - | 信號路數 | - | 工作溫度 |
Y：Y系列高溫?zé)犭娕蓟h(huán)
舉例說明
10 56：內徑10mm，外徑56mm
20 86：內徑20mm，外徑86mm
30 99：內徑30mm，外徑99mm
40 99：內徑40mm，外徑99mm
50 119：內徑50mm，外徑119mm
60 130：內徑50mm，外徑119mm
70 140：內徑70mm，外徑140mm
80 158：內徑80mm，外徑158mm
100 185：內徑100mm，外徑185m
10 56：內徑10mm，外徑56mm
20 86：內徑20mm，外徑86mm
30 99：內徑30mm，外徑99mm
40 99：內徑40mm，外徑99mm
50 119：內徑50mm，外徑119mm
60 130：內徑50mm，外徑119mm
70 140：內徑70mm，外徑140mm
80 158：內徑80mm，外徑158mm
100 185：內徑100mm，外徑185m
舉例說明
0210：2路10A電流
0620：6路20A電流
0830：8路30A電流
0210：2路10A電流
0620：6路20A電流
0830：8路30A電流
舉例說明
02S：表示2路信號
06S：表示6路信號
02S：表示2路信號
06S：表示6路信號
舉例說明
120:120℃
250:250℃
120:120℃
250:250℃
舉例說明
Y1056-06S-200：Y1056表示高溫?zé)犭娕蓟h(huán)（內徑10mm，外徑56mm），06S表示6路信號（可選熱電偶信號），200表示工作溫度可達200℃；
Y3099-0210-02S-250：Y3099表示高溫?zé)犭娕蓟h(huán)（內徑30mm，外徑99mm），0210表示2路10A電流，02S表示2路信號（可選熱電偶信號）,250表示工作溫度可達250℃。
各環路導線色碼表
| 環碼 | 色碼 | 環碼 | 色碼 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 紅 | 15 | 白紅 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黃 | 17 | 白黃 |
| 6 | 綠 | 18 | 白綠 |
| 7 | 藍 | 19 | 白藍 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑紅 |
| 11 | 粉紅 | 23 | 黑褐 |
| 12 | 淺藍 | 24 | 透明 |
